BGT系列油箱顶置回油过滤器 技术参数
BGT系列
油箱顶置回油过滤器
油箱顶置回油过滤器
|
技术参数
工作压力：
大10 bar。
组件安装方式：
油箱顶置安装。
连接：
法兰连接 SAE2”， 3”。
螺纹油口连接，可以提供多个油口。
过滤器壳体：
铝质的过滤器滤头和端盖。
密封材料：
丁腈橡胶, 氟橡胶, 氯丁橡胶。
工作温度范围：
-40oC — +120oC。
旁通阀设置
开启压力 0.8 / 1.5 或 2 bar。
其它设定请咨询。
过滤程度：
决定于多次通过试验，根据ISO 16889。
流量疲劳特性：
滤材承受的，能够得到的更好的疲劳寿命。
滤材：
Microglass III 和 Ecoglass III LEIF®滤芯。
也可提供过滤精度为10μm纸质纤维和40μm不锈
钢滤网
|
滤芯爆破压力：
10 bar (ISO 2941)。
压力指示器：
设定值 0.7 or 1.2 bar。
其他选项，请咨询。
目视式压力表。
电讯式压力继电器
其他选项：
扩散器代码类型 P (直管，无孔隙板)
扩散器类型 T (带封闭式端帽和空隙板，当进入油箱
的油液接近油箱
底部时推荐使用，可确保油液进入到油箱的液位之下
磁性组件：
标准。
端盖上的加油口 (可选)：
堵塞 G11/2。
滤芯：
LEIF®带有可多次使用的金属滤芯护套。
传统类型的滤芯带有碳钢材质的端帽。
LEIF®滤芯为专利产品可保证产品滤芯的使用。
提示：
LEIF®滤芯适用于矿物油和HEES类型的油液
其他油液请咨询。
LEIF®符合ISO14001质量标准。
|

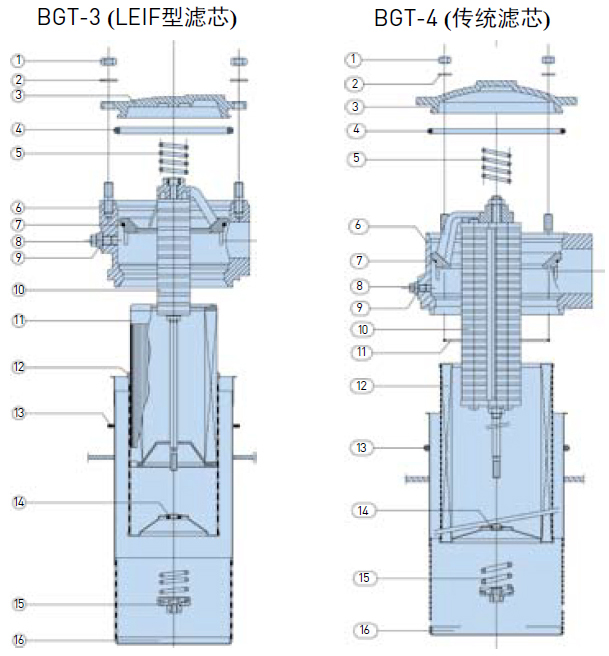

| BGT - 3 长度代码11和12(LEIF®型) | ||
| 序号 | 数量 | 说明 |
| 1 | 1 | 螺母 |
| 2 | 1 | 垫片 |
| 3 | 1 | 端盖 |
| 4 | 1 | 端盖密封 |
| 5 | 1 | 顶部弹簧 |
| 6 | 1 | 壳体 |
| 7 | 1 | 内部密封 |
| 8 | 1 | 堵M10x1 |
| 9 | 1 | 组合密封 |
| 10 | 1 | 内插件 |
| 11 | 1 | LEIF®滤芯 |
| 12 | 1 | 滤芯护套 |
| 13 | 1 | 垫圈 |
| 14 | 1 | O形圈 |
| 15 | 1 | 旁通阀座 |
| 16 | 1 | 扩散器 |
| BGT-4 长度13 和更大规格的( 传统的滤芯) | ||
| 序号 | 数量 | 说明 |
| 1 | 1 | 螺帽 |
| 2 | 1 | 垫片 |
| 3 | 1 | 端盖 |
| 4 | 1 | 端盖密封 |
| 5 | 1 | 顶部弹簧 |
| 6 | 1 | 壳体 |
| 7 | 1 | 内部密封 |
| 8 | 1 | 堵 M10x1 |
| 9 | 1 | 合成密封 |
| 10 | 1 | 内部插件 |
| 11 | 1 | 滤芯密封 |
| 12 | 1 | 滤芯 |
| 13 | 1 | O形圈 |
| 14 | 1 | O形圈 |
| 15 | 1 | 旁通阀座 |
| 16 | 1 | 扩散器 |
