12AS/50AS 系列 无芯旋装过滤器维护说明
12AS/50AS 系列
无芯旋装过滤器维护说明
更换滤芯的程序
无芯旋装过滤器维护说明
过滤器维护
过滤器应按照滤芯状态指示器的指示更换，或按生产商所推荐的规定的维护时间间隔更换。
更换滤芯的程序
A. 关闭系统并卸除过滤器油路中的压力；
B. 松开下壳体并逆时针旋转取下下壳体；
C. 从滤头中拆除脏滤芯；
D. 润滑新滤芯上的密封并将其安装在滤头上的滤芯安装位上；
E. 将拆下来的下壳体重新与滤芯和滤头安装在一起，并按规定的扭矩拧紧。

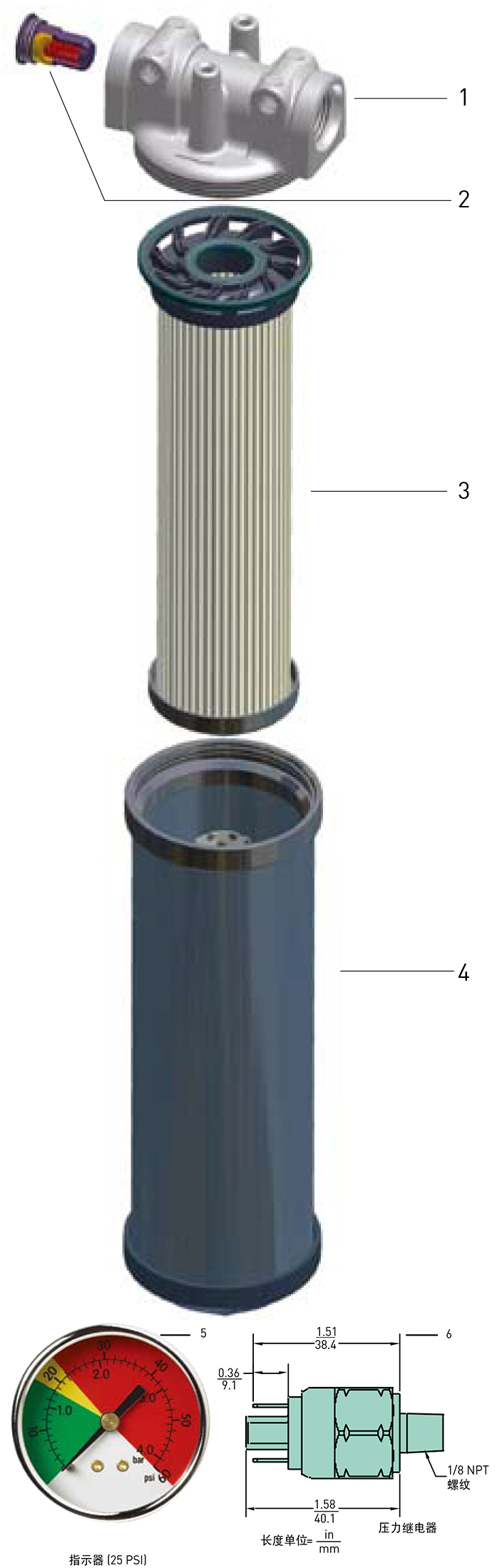

| 序号 | 12AS | 50AS | |
| 1 | 滤头 | 937600 | N/A |
| SAE-12 | 937612 | N/A | |
| 3/4" NPT | 940898 | N/A | |
| G3/4" BSPP | N/A | 940791 | |
| SAE-20 | N/A | 940792 | |
| 1 1/4" NPT | N/A | 940918 | |
| G1 1/4" BSPP | 937600 | N/A | |
| 2 | 旁通阀 | ||
| 25 psid 组件 | 928979 | 930507 | |
| 50 psid 组件 | 928981 | 933424 | |
| 3 | 滤芯 | ||
| 单倍 | |||
| 02QE | N/A | 940816Q | |
| 05QE | N/A | 940817Q | |
| 10QE | N/A | 940818Q | |
| 20QE | N/A | 940819Q | |
| 双倍 | |||
| 02QE | 940765Q | N/A | |
| 05QE | 940764Q | N/A | |
| 10QE | 940763Q | N/A | |
| 20QE | 940762Q | N/A | |
| 4 | 下壳体 | ||
| 单倍 | N/A | 940823 | |
| 双倍 | 937599 | N/A | |
| 5 | 压力表 | ||
| 50 PSID 旁通 | 936628 | 936628 | |
| 25 PSID 旁通 | 936912 | 936912 | |
| 6 | 压力指示器 | ||
| 50 PSID 旁通 | 934617 | 934617 | |
| 25 PSID 旁通 | 926923 | 926923 | |
