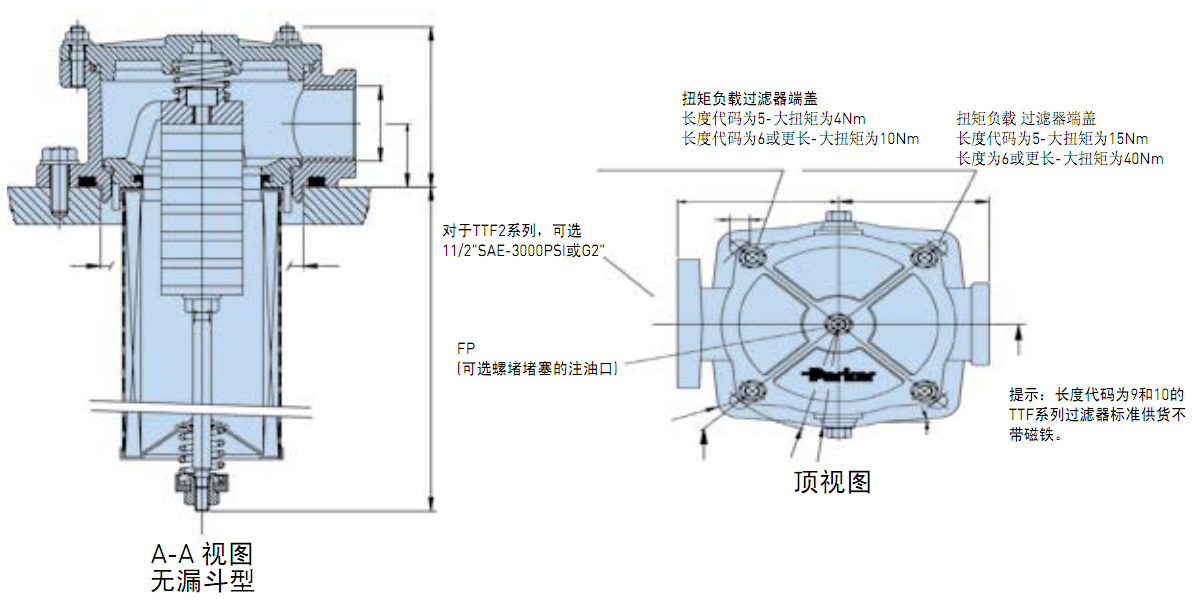

TTF系列油箱顶置回油过滤器 顶视图
TTF系列
油箱顶置回油过滤器

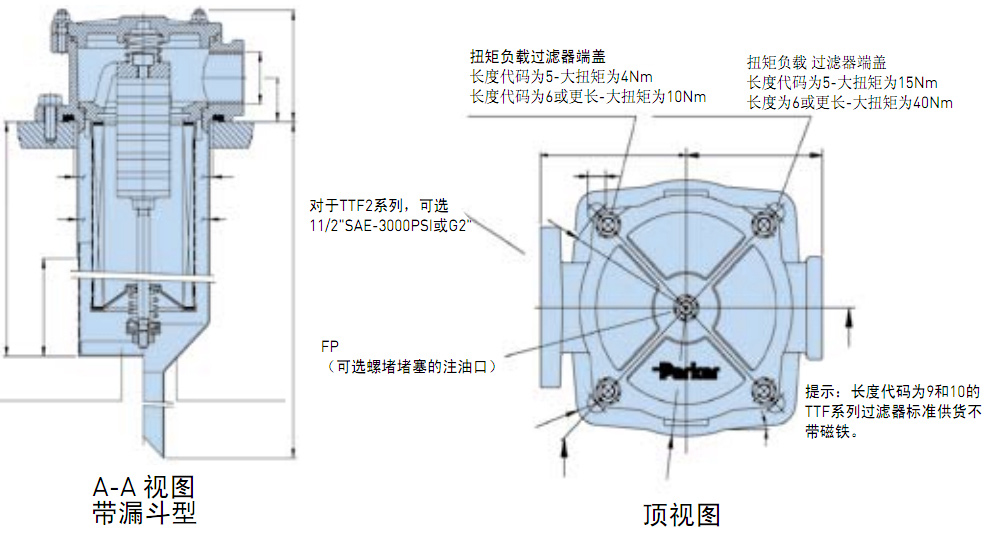

顶视图
油箱顶置回油过滤器
顶视图
| 长度代码 | 类型 | 接口选项 | h | h1 | ￠D | ￠D1 | H1 | b | R | R1 | R2 | K | FP |
| 2 | TTF60 | G 3/4, G1 | 28 | 73 | ￠90 | ￠93 | 131 | 68 | 60 | 63 | 10 | 4x￠9 | G 1/2 |
| 3 | TTF90 | 175 | |||||||||||
| 4 | TTF120 | 225 | |||||||||||
| 5 | TTF125 | 325 | |||||||||||
| 6 | TTF170 |
G1, G 1/4, G1 1/2 (G2单接口) (双接口) (1 1/2 SAE) |
36 (46) |
92 (107) |
￠132 | ￠136 | 223 |
90 (96) |
83 | 87.5 | 12 | 4x￠11 |
G 3/4 (G1) |
| 7 | TTF230 | 303 | |||||||||||
| 8 | TTF300 | 508 | |||||||||||
| 9 | TTF400 | 523 | |||||||||||
| 10 | TTF500 | 563 |
| 长度代码 | 类型 | 接口选项 | h | h1 | ￠D | ￠D1 | H1 | H2 | b | R | R1 | R2 | K | FP |
| 2 | TTF60 | G 3/4, G1 |
28 |
73 | ￠90 | ￠93 | 235 | 68 | 60 | 63 | 10 | 4x￠9 | G 1/2 | |
| 3 | TTF90 | 280 | ||||||||||||
| 4 | TTF120 | 330 | ||||||||||||
| 5 | TTF125 | 420 | ||||||||||||
| 6 | TTF170 |
G1, G 1/4, G1 1/2 (G2单接口) (双接口) (1 1/2 SAE) |
36 (46) |
92 (107) |
￠132 | ￠136 | 305 | 90 | 83 | 87.5 | 12 | 4x￠11 |
G 3/4 (G1) |
|
| 7 | TTF230 | 305 | ||||||||||||
| 8 | TTF300 | 510 | ||||||||||||
| 9 | TTF400 | 525 | ||||||||||||
| 10 | TTF500 | 575 |
