KLT& KLS系列油箱顶置过滤器操作维护说明
KLT& KLS系列
油箱顶置过滤器
油箱顶置过滤器
操作维护说明
A. 安装
1．标准安装
1．标准安装
a. 在油箱顶部加工出尺寸合适的孔； b. 在孔口周围加工尺寸大小合适的螺栓孔；
c. 将过滤器安置在油箱顶部的安装孔内，并确保螺栓，螺母及防松垫圈规格大小正确；
d. 螺母扭矩与图纸保持一致。
2．利用焊接板安装
a. 在油箱顶部粗加工尺寸大小合适的孔； b. 将焊接板与已加工的安装孔对中焊接；
c. 将过滤器安置在对中的安装孔中，并确保螺母和防松垫圈安装到位；
d. 螺母扭矩与图纸保持一致。
3. 使用正确的接头。
B. 启动
1．系统启动时，检查和消除泄漏。 2．检查压差指示器(安装用于监测滤芯的工作状态)。
C. 维护
1．当指示器指示应对滤芯进行更换时，必须更换。
注意：如果过滤器没有配备指示器，滤芯应根据生产厂家的说明定期进行维护或更换。
C.F.=咨询厂家
D. 污染后的滤芯的维护
1．关闭系统以确保滤芯壳体内无压力和液流。 2．取下滤芯端盖
3．取下并弃除受污染的滤芯组件
E. 安装新的滤芯组件之前
1．用非棉麻类清洁布清洁磁性滤芯 2．检查密封件，如果受损，更换
G. 安装新的滤芯
3．润滑所有密封。 4．安装新的清洁的过滤组件。
5．安装过滤器端盖。 6．拧紧端盖螺母。
操作程序中的BI和B2用于确保无泄漏存在

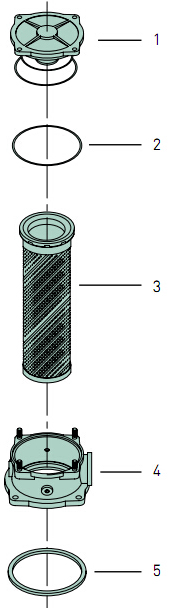

| 序号 | 说明 | 件号 | 数量 |
| 1 | 端盖总成(包括端盖O形圈) | ||
| KLT2/KLT4 | 937049 | 1 | |
| KLT7/KLT8 | 937047 | 1 | |
| KLS7/KLS8 | 937048 | 1 | |
| 2 | 端盖O 形圈密封 | ||
| KLT2/KLT4, 丁腈橡胶 | N72239 | 1 | |
| KLT2/KLT4, 氟橡胶 | V72239 | 1 | |
| KLT7/KLT8, 丁腈橡胶 | N72251 | 1 | |
| KLT7/KLT8, 氟橡胶 | V72251 | 1 | |
| KLT7/KLT8, 丁腈橡胶 | N72251 | 1 | |
| KLT7/KLT8, 氟橡胶 | V72251 | 1 | |
| 3 | 滤芯(见型号页) | ||
| 4 | 滤头(包括仪表接口螺堵和 | ||
| KLT2/KLT4 | 5841216 | 1 | |
| KLT7/KLT8 | 5841224 | 1 | |
| KLS7/KLS8 | 939718 | ||
| 5 | 油箱垫圈 | ||
| KLT2/KLT4 | 108*98*5.5B | 1 | |
| KLT7/KLT8 | 152*136*6B | 1 | |
| KLS7/KLS8 | N72355 | 1 | |
| 未显示 | 焊接板 | ||
| KLT2/KLT4 | 300041 | 1 | |
| KLT7/KLT8 | 300042 | 1 | |
| KLS7/KLS8 | C.F. | 1 | |
| 未显示 | 压力继电器 | NS-1C-19R/EL | 1 |
| 未显示 | 压力表开关 | 936913 | 1 |
