18/28/38P系列高压过滤器滤芯维护

18/28/38P系列
高压过滤器

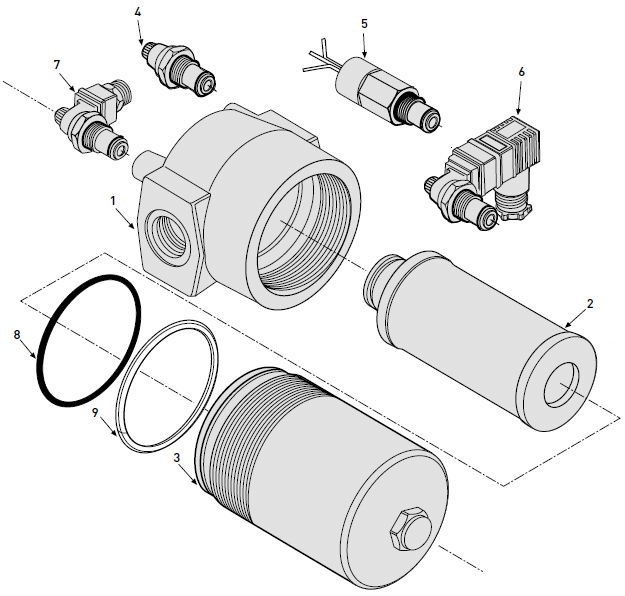

滤芯维护备件表

序号	说明	件号
1	滤头组件
2	滤芯	见下页表格
3	下壳体指示器
4	M3-目视指示器带自动复位； 2.5 bar M3-目视指示器带自动复位； 5.0 bar
5	T1-电讯式； 2.5 bar DIN 43650 接口 T1-Electrical； 5.0 bar DIN 43650 接口 F1-电子式PNP； 2.5 bar 带 4 LED F2-电子式 NPN； 2.5 bar 带 4 LED F1-电子式PNP； 5.0 bar 带 4 LED F2-电子式 NPN；5.0 bar 带 4 LED
6	下壳体密封
7	下壳体防挤出圈密封件密封件 18P (std)-丁腈橡胶密封件 18P (F3)-氟橡胶密封件 28P (std)-丁腈橡胶密封件 28P (F3)-氟橡胶密封件 38P (std)-丁腈橡胶密封件 38P (F3)-氟橡胶	S04350 S04351 S04352 S04353 S04354 S04355

A、关闭系统动力源

B、卸除过滤器回路系统压力

C、如果设有泄油口，排空过滤器下壳体

D、顺时针旋转下壳体（左旋），可松开并取下下壳体

E、向下拉动并通过轻微扭动可取出滤芯，弃除

F、检查下壳体O-形圈和防挤圈是否损坏，如坏，更换

G、利用系统油液润滑滤芯O-形圈并将滤芯安装在滤头内

H、通过反向旋转安装过滤器下壳体（右旋），并按规定
的扭矩旋紧

18P - 22-27 Nm (16-20 ft. lbs.)

28P - 35-40 Nm (25-30 ft. lbs.)

38P - 80-95 Nm (60-70 ft. lbs.)

I、确认启动系统后，无泄漏

替换滤芯件号
