压力：                                                                  滤芯：

大的允许的工作压力414 bar                                 过滤水平：

滤壳压力与经测试的疲劳压力：106+0 - 414 bar  取决于多次通过试验，符合 ISO 16889

接口：                                                                   流量疲劳特性：

进口和出口接口为外螺纹或法兰面形式                 过滤器的滤材有支撑结构，可获得好的疲劳寿命(ISO 3724)

接口形式                 型号

                               18P       28P    38P                Microglass III：
BSPF(G)                 3/4”       1”       1 1/4”, 1 1/2”  敷环氧树脂金属网作为支撑，端帽为加强合成材料，金属内芯

SAE                         12         16      20, 24            爆破压力为 24 bar(ISO 2941)

ISO 6149                 M27      M33    M42, M48      高爆破压力等级的滤芯：

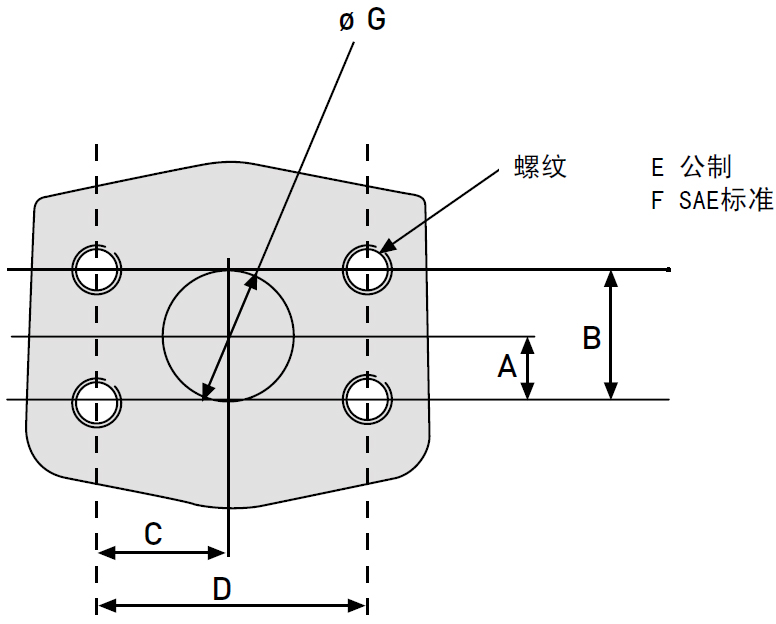

法兰SAE 6000         3/4”        1”      1 1/4”            (用于滤壳中无旁通阀的工况)

法兰SAE 6000-M*    3/4”        1”      1 1/4”            Microglass III 滤材上游由有敷有环氧树脂的金属网支撑，下游

                                                                             由不锈钢支架支撑，端帽材料为碳钢。内芯也为金属材质坚固

*6000-M型是SAE 接口形式，带公制固定螺纹       耐用。爆破压力为210bar(ISO 2941)

过滤器滤壳：                                                        指示器：

滤头材料铸铁 (GSI)                                               指示器设定压差： 2.5 ± 0.3 bar or 5.0 ± 0.5 bar

下壳体密封                                                            - 目视式 M3

密封：                                                                   - 电气式 T1

丁腈橡胶或氟橡胶                                                  - 电子式 F1(PNP)

工作温度范围：                                                     - 电子式 F2(NPN)

-20^oC — +100^oC

旁通阀& 指示器设定值：                                       重量 (kg)：

以下给出了旁通阀和相应的指示器设定值：           型号           长度1           长度2

旁通阀         指示器                                               18P             4.2               5.7

3.5 bar        2.5 bar                                               28P             6.7               9.2

7.0 bar        5.0 bar                                               38P            15.8             20.3

                                                                             流体兼容性：

                                                                             适用于矿物油和植物油，和一部分合成油，其他油品，请咨询                                                                                Parker液压过滤部门

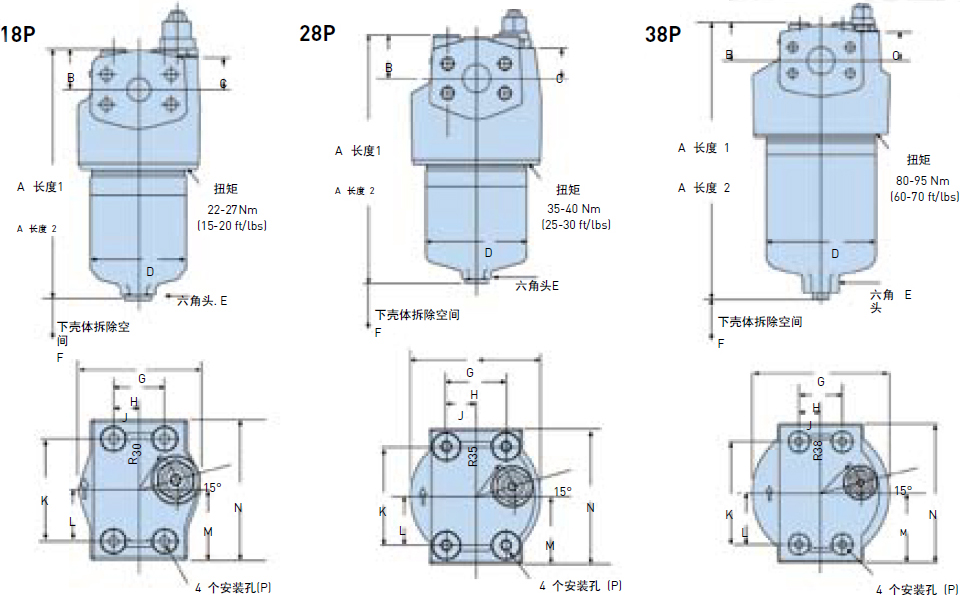

型号	A	B	C	D	E (A/F)	F	G	H	J	K	L	M	N	P
18P-1	198	32	26	75	24	100	98	40	20	80	40	55	110	M8 x 1.25 x 深12
18P-2	293
28P-1	228	40	29	93	24		120	55	27.5	90	45	62	124	M10 x 1.5 x 深11
28P-2	337
38P-1	329	44	35	128	36		160	50	25	120	60	81	162	M10 x 1.5 x 深12
38P-2	448
