15/40/80CN系列中压过滤器技术参数和安装信息
技术参数
压力： 流量疲劳特性：
大允许工作压力：70 bar 过滤器的滤材有支撑结构，可获得好的疲劳寿命
额定疲劳压力：56 bar (ISO 3724)
接口：
可提供多种螺纹接口形式，80CN可提供法兰接口。 Microglass III ( 如有要求，可提供）
连接形式 型号 敷环氧树脂金属网作为支撑，端帽为加强合成材料，金属内芯
15CN 40CN 80CN 爆破压力为 20 bar(ISO 2941）
BSPF(G) 1”, 3/4” 11/4 ”,1 1/2 ” 11/2”, 2”
SAE 12,16 16, 24 24, 32 Ecoglass III
ISO 6149 M27 M33 M42, M48 用塑料网支撑，端帽为强化合成材料，无金属零件。
公制 3000-M 2” 爆破压力为10 bar (ISO 2941)
过滤器滤壳： 过滤器滤芯只能和配有Eco-过渡接头的下壳体结合使用
滤头：铝 提示： Ecoglass III 符合 ISO 14001 quality
下壳体：硬阳极氧化铝 指示器选项：
密封材料： - 目视M3
丁腈橡胶和氟橡胶 - 电气式 T1
工作温度范围： - 电子式F1(PNP )
-20oC — +100oC - 电子式F2(NPN )
旁通阀 & 指示器设定值：
以下给出了旁通阀和相应的指示器设定值 重量 (kg)：
旁通阀 指示器 型号 长度 1 长度 2
1.7 bar 1.2 bar 15CN 1.1 1.6
3.5 bar 2.5 bar 40CN 2.0 2.5
过滤器滤芯： 80CN 5.6 6.9
过滤水平： 流体兼容性：
决定于多次通过试验，符合ISO 16889 适用于矿物油和植物油和部分合成油液。 其它油品，请咨询Parker 液压过滤部门。

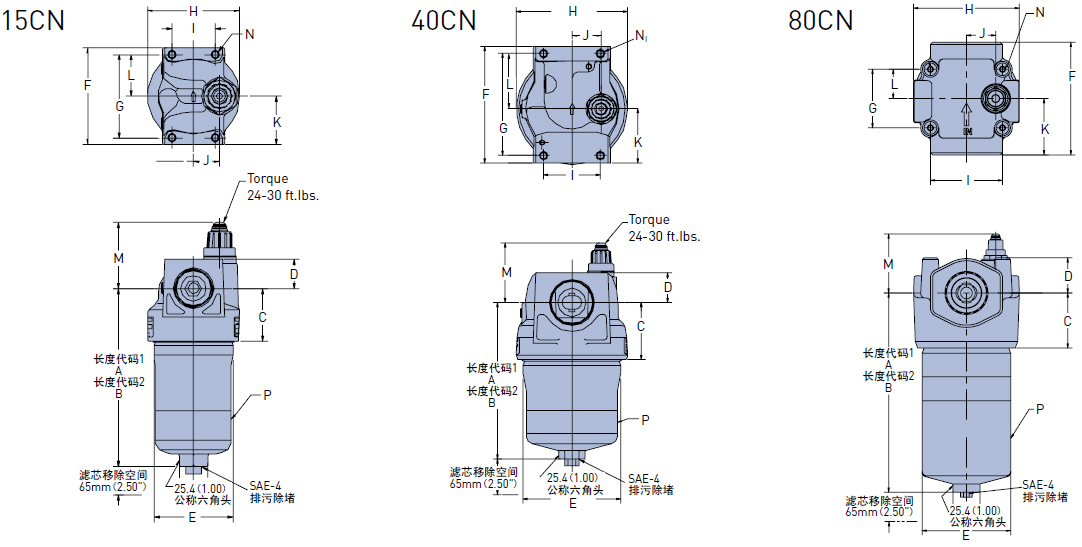

安装信息
安装信息
| 型号 | 尺寸mm | ||||||||||||||
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | |
| 15CN | 156.6 | 250.7 | 46.5 | 25.4 | 71.1 | 85.9 | 73.2 | 82.6 | 38.1 | 22.9 | 42.9 | 36.6 | 53 | 4xM6-1.0x7.9 深 | 20-27 Nm |
| 40CN | 170.8 | 262.4 | 62.0 | 32.6 | 107.2 | 127.0 | 111.0 | 121.9 | 62.0 | 31.8 | 58.8 | 60.2 | 53 | 4xM8-1.25x13 深 | 57-68 Nm |
| 80CN | 280.9 | 401.6 | 77.7 | 49.5 | 124.8 | 158.7 | 82.6 | 151.4 | 101.6 | 41.1 | 79.4 | 41.3 | 69 | 4xM8-1.25x16 深 | 80-95 Nm |
提示：对于T 和 F 指示器加45mm

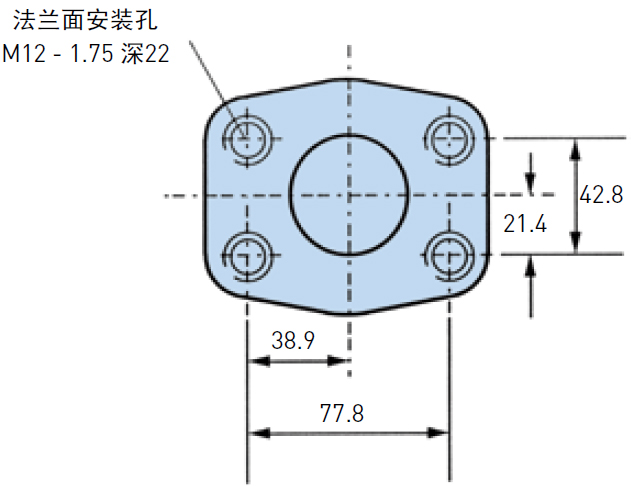

80CN法兰面详细内容（SAE2''3000-M）
80CN法兰面详细内容（SAE2''3000-M）
