型号 | 水传感器 | 电加热器 | Aquabloc ll滤芯 |
1000FH | P | 12 | 30 |
基于发动机的燃油流量选择相匹配的型号 | 若需要加注P |
312=12v 200w
324=24v 300w
|
2 = 2 微米(棕色)
10=10微米(兰色)
30=30微米(红色)
|
型号 | 500FG | 900FH | 1000FH |
2微米 | 2010SM-OR | 2040SM-OR | 2020SM-OR |
10微米 | 2010TM-OR | 2040TM-OR | 2020TM-OR |
30微米 | 2010PM-OR | 2040PM-OR | 2020PM-OR |

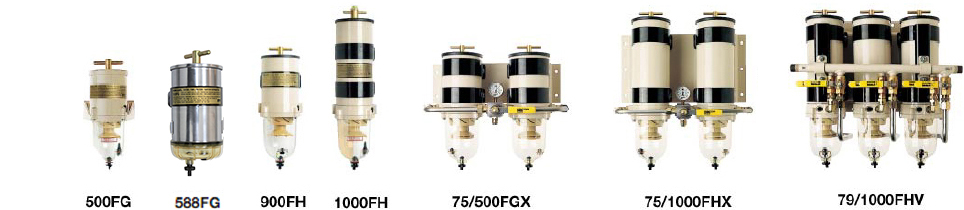

型号 | 500FG | 588FG | 900FH | 1000FH | 75/500FGX | 75/900FHX | 73/1000FH | 75/1000FHX | 77/1000FH | 79/1000FHV |
大流量 |
60 gph 227 L/H |
80 gph 300 L/H |
90 gph 341 L/H |
180 gph 681 L/H |
120 gph 454 L/H |
180 gph 681 L/H |
360 gph 1363 L/H |
180/360 gph 681/1363 L/H |
540 gph 2044 L/H |
360/540 gph 1363/2044 L/H |
高度(mm) | 292 mm | 267/295mm | 432 mm | 559 mm | 292 mm | 432 mm | 559 mm | 559 mm | 559 mm | 559 mm |
宽度(mm) | 147 mm | 122mm | 152 mm | 152 mm | 368 mm | 476 mm | 419 mm | 476 mm | 546 mm | 546 mm |
厚度(mm) | 122 mm | 122mm | 178 mm | 178 mm | 241 mm | 279 mm | 305 mm | 279 mm | 305 mm | 305 mm |
重量(kg) | 1.7 kgs | 1.5mm | 2.7 kgs | 4.5 kgs | 7.7 kgs | 10.4 kgs | 11.8 kgs | 13.6 kgs | 17.7 kgs | 23.6 kgs |
接口尺寸(可选) |
3/4”-16 UNF 16 mm×1.5 |
M16×1.5 |
7/8”-14 UNF 22 mm×1.5 |
7/8”-14 UNF 22 mm×1.5 |
3/4”-16 UNF |
7/8”-14 UNF¹ |
3/4’’ NPT | 7/8’’-14 UNF¹ | 1’’-11 1/2 NPT | 3/4’’ NPT |
初始阻力(kpa) | 1.72 kpa | 4kpa | 2.4 kpa | 3.4 kpa | 4.83 kpa | 11.7 kpa | 11.7 kpa | 25.5 kpa | 11.7 kpa | 17.2 kpa |
大工作压力 |
15 psl/ 103 kpa |
207kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
15 psl/ 103 kpa |
滤芯型号 | 2010 | 2015 | 2040 | 2020 | 2010 | 2040 | 2020 | 2020 | 2020 | 2020 |
顶部维护空间 | 102 mm | 118mm | 127 mm | 254 mm | 102 m | 127 mm | 254 mm | 254 mm | 254 mm | 254 mm |
