FBO-10和FBO-14燃油过滤/水分离器
应用:

FBO系列专为满足当代高压共轨柴油喷射系统的过滤需求而设计。产品通常用于燃油分配泵或大型柴油发动机上,作为主燃油过滤/水分离器使用。
Racor新一代的FBO-10和FBO-14系列产品设计满足恶劣的工作环境并易于更换滤芯。根据型号、滤芯和需过滤的燃料的不同,FBO系列可以满足从21GPM(80LPM)-75GPM(284LPM)的流量需求。
产品的一个特点是“锁紧环”,通过4个螺栓把过滤器壳体和铝制底座连接起来。开有沟槽的“锁紧环”允许维护人员用手来拧松4个环螺栓,旋转并降低过滤器壳体用来更换滤芯。当一个新的滤芯安装进去后,仅需上升过滤器壳体并旋到锁紧环的位置,仅需用手拧紧。(强烈要求均匀拧紧4个螺栓至 100lb-in(11N.m))
锁紧装置由不锈钢螺母、螺栓、垫圈和金属手动旋钮组成,以便于维护。无需扳手或其它特殊工具,允许一个人方便更换滤芯。(无需使用V型夹具)

工作原理

这种多功能的燃油过滤/水分离器配有三种不同的滤芯选项,以满足不同的应用需求。对于燃油分配泵应用推荐使用过滤/水分离滤芯。
过滤/水分离滤芯可以同时从生物燃料、生物混合燃料、柴油、汽油和其它碳氢燃料中去除污染物和水。分离能力可以把水从燃油中去除。
颗粒过滤滤芯被推荐使用于发动机上用以保护OEM客户的供油系统。硅化处理的过滤材质可以去除的污染物精度高达1微米。过滤滤芯也可以用于过滤/水分离器前以延长使用寿命。
复合滤芯可以从柴油和其它碳氢燃料中吸收水和过滤污染物。过滤/水分离滤芯被推荐使用,这样水可以从燃油中去除。

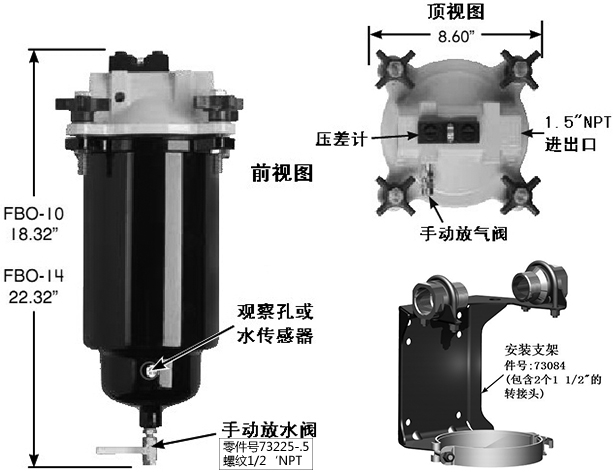

特性:

● 压铸铝底座
● 喷粉覆盖零件
●“锁紧环”-无需V型夹具
● 手动放水阀
● 设计可以承受150PSI的高压力@240 oF(116oC)
● 碳钢过滤壳体
● 专用安装支架
● 1.5“NPT进出接口
● 手动放气阀
● 观察孔

参数 大流量 初始阻力 更换阻力
FBO-10 柴油 汽油 航空煤油 压差 压差
颗粒过滤 25 GPM(94.6 LPM) 53 GPM(200.6 LPM) 35 GPM(132.5 LPM) <2.5 PSID 15 PSID
过滤/水分离 20 GPM(75.7 LPM) 32 GPM(121.1 LPM) 21 GPM(79.5 LPM) <2.5 PSID 15 PSID
吸附过滤 20 GPM(75.7 LPM) 45 GPM(200.6 LPM) 35 GPM(132.5 LPM) <2.5 PSID 30 PSID
FBO-14 柴油 汽油 航空煤油 压差 压差
颗粒过滤 30 GPM(113.6 LPM) 75 GPM(283.9 LPM) 50 GPM(189.3 LPM) <2.5 PSID 15 PSID
过滤/水分离 25 GPM(94.6 LPM) 45 GPM(170.3 LPM) 30 GPM(113.6 LPM) <2.5 PSID 15 PSID
吸附过滤 25 GPM(94.6 LPM) 70 GPM(265.0 LPM) 55 GPM(208.2 LPM) <2.5 PSID 30 PSID

总成 滤芯 压差计 观察孔 放水阀
FBO-10 单独订购
FBO-10-DP 单独订购 x
FBO-10-DPL 单独订购 x x x
FBO-10-25M FBO-60332 x x x
FBO-14 单独订购
FBO-14-DP 单独订购 x
FBO-14-DPL 单独订购 x x x
FBO-14-25M FBO-60341 x x x
  精度 精度 FBO-10(6×10滤芯) 精度 FBO-14(6×14滤芯)
过滤/
水分离
1 FBO 60327 FBO 60336
5 FBO 60328 FBO 60337
10 FBO 60353 FBO 60356
25 FBO 60329 FBO 60338
颗粒
过滤
1 FBO 60330 FBO 60339
5 FBO 60331 FBO 60340
10 FBO 60354 FBO 60357
25 FBO 60332 FBO 60341
吸附
过滤
1 FBO 60333 FBO 60342
5 FBO 60334 FBO 60343
10 FBO 60355 FBO 60358
25 FBO 60335 FBO 60344




                                                                                                                                                                  *72951适配器允许FBO-14安装5件RMO-210-4复合滤芯。
