OIL-X系列压缩空气过滤器选型
为正确选择OIL-X系列压缩空气过滤器，压缩空气过滤器的处理量必须根据压缩空气系统的工作压力进行修正。
产品选型
说明：
1、AO/AA级过滤器标准配置是浮球式自动排水器(F，粉尘过滤选手动排水器M)，ACS级过滤器标准配置为手动排水器(M)；
2、AO/AA/ACS级过滤器不提供压差显示器；
3、当工作压力超过16bar g时，必须选用手动排水器(M)。
产品选型
| 过滤等级 | 滤芯种类 | 型号 | 接管口径 | 螺纹形式 | 排水器 | 压差显示 |
AA | P | 030 | E | B | F | I |
|
AO AA ACS | 010 015 020 025 030 035 040 045 050 055 | A=1/4" B=3/8" C=1/2" D=3/4" E=1" F=1 1/2" G=1 1/2" H=2" I=2 1/2" J=3" | B = BSPT | F=浮球式 M=手动式 | X=无压差计 |
1、AO/AA级过滤器标准配置是浮球式自动排水器(F，粉尘过滤选手动排水器M)，ACS级过滤器标准配置为手动排水器(M)；
2、AO/AA/ACS级过滤器不提供压差显示器；
3、当工作压力超过16bar g时，必须选用手动排水器(M)。
技术参数
| 过滤器等级 | 过滤类型 | 排水阀类型 | 低工作压力 | 高工作压力 | 低工作温度 | 高工作温度 |
| bar g | bar g | oC | oC | |||
| AO/AA | 凝聚式 | 浮球排水阀 | 1 | 16 | 2 | 80 |
| AO/AA | 固体颗粒 | 手动排水阀 | 1 | 20 | 2 | 100 |
| ACS | 油蒸汽去除 | 手动排水阀 | 1 | 20 | 2 | 50 |
过滤器流量
表中流量是在空气的吸入状态为20oC，1 bar (a)，相对湿度为0%，额定工作压力7 bar g 下的压缩空气处理量，其他工作压力下的应用参考下面的压力修正系数。
| 型号 | 接管口径 | 处理流量 | 滤芯更换型号 | 滤芯 用量 | |||
| L/s | m3/min | m3/hr | cfm | ||||
 P010A  | 1/4" | 10 | 0.6 | 36 | 21 | P010 | 1 |
P010B  | 3/8" | 10 | 0.6 | 36 | 21 | P010 | 1 |
| P010C | 1/2" | 10 | 0.6 | 36 | 21 | P010 | 1 |
| P015C | 1/2" | 20 | 1.2 | 72 | 42 | P015 | 1 |
| P020C | 1/2" | 30 | 1.8 | 108 | 63 | P020 | 1 |
| P020D | 3/4" | 30 | 1.8 | 108 | 63 | P020 | 1 |
| P025D | 3/4" | 60 | 3.6 | 216 | 127 | P025 | 1 |
| P025E | 1" | 60 | 3.6 | 216 | 127 | P025 | 1 |
| P030G | 1 1/2" | 110 | 6.6 | 396 | 233 | P030 | 1 |
| P035F | 1 1/2" | 160 | 9.6 | 576 | 339 | P035 | 1 |
| P040H | 2" | 220 | 13.2 | 792 | 466 | P040 | 1 |
| P045I | 2 1/2" | 330 | 19.8 | 1188 | 699 | P045 | 1 |
| P050I | 2 1/2" | 430 | 25.9 | 1548 | 911 | P050 | 1 |
| P055J | 3" | 620 | 37.3 | 2232 | 1314 | P055 | 1 |
注：
1、AO/AA级过滤器标准配置是浮球式自动排水器(F，粉尘过滤选手动排水器M)，ACS级过滤器标准配置为手动排水器(M)；
2、AO/AA只提供压差显示(I)，ACS只提供无压差显示(X)；
3、当工作压力超过16bar g时，必须选用手动排水器(M)。
1、AO/AA级过滤器标准配置是浮球式自动排水器(F，粉尘过滤选手动排水器M)，ACS级过滤器标准配置为手动排水器(M)；
2、AO/AA只提供压差显示(I)，ACS只提供无压差显示(X)；
3、当工作压力超过16bar g时，必须选用手动排水器(M)。
产品选型及压力修正系数
为正确选择过滤器型号，过滤器的处理量必须根据压缩空气系统的低工作压力进行修正。
1、获得过滤器进口的低工作压力和大压缩空气流量。
2、根据低工作压力从CFP表中确定修正系数(注意压力的四舍五入，如5.3bar按5bar选型)。
3、计算小过滤能力：小过滤能力=压缩空气实际流量 x CFP。
4、用小过滤能力选择合适的过滤器(被选择的过滤器的额度处理量必须等于或大于小过滤能力)。
压力修正系数(压缩空气)
压力修正系数(压缩空气)
| 压力bar g | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 系数 | 4.0 | 2.63 | 2.00 | 1.59 | 1.33 | 1.14 | 1.0 | 0.94 | 0.89 | 0.85 | 0.82 | 0.79 | 0.76 | 0.73 | 0.71 | 0.68 | 0.64 | 0.62 | 0.61 | 0.59 |
过滤性能
过滤 等级 | WS | AO | AA | ACS |
| 过滤 类型 | 液滴去除 | 凝聚式及固体颗粒 | 凝聚式及固体颗粒 | 油蒸气去除 |
| 固体颗粒去除 (包括水和油雾) | N/A | 1um | 0.01um | N/A |
| 大含油量 @21oC | N/A | 0.5mg/m3 | 0.01mg/m3 | 0.003mg/m3 |
| 过滤效率 | >92% | 99.925% | 99.9999% | N/A |
| 测试方法 | ISO8573.9 |
ISO8573.2 ISO8573.4 ISO12500-1 |
ISO8573.2 ISO8573.4 ISO12500-1 | ISO8573.5 |
|
ISO12500-1 进口挑战浓度 | N/A | 40mg/m3 | 10mg/m3 | N/A |
| 初始干压降 | N/A | <70mbar | <70mbar | <140mbar |
| 初始饱和压降 | N/A | <125mbar | <125mbar | N/A |
| 滤芯更换频率 | N/A | 12个月 | 12个月 | 下游检测到油蒸气 |
| 前置过滤器等级 | N/A | WS | AO | AA |

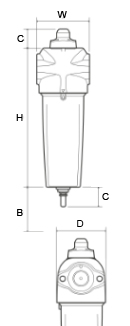

重量和外形尺寸
| 型号 | 接管口径 | 高(H) mm | 宽(W) mm | 深(D) mm | 重量 kg |
B mm |
C mm | 图例 |
| 1/4" | 180 | 76 | 66 | 0.61 | 50 | 32 |  | |
| P010B | 3/8" | 180 | 76 | 66 | 0.61 | 50 | 32 | |
| 1/2" | 180 | 76 | 66 | 0.61 | 50 | 32 | ||
| 1/2" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | ||
| 1/2" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | ||
| P020D | 3/4" | 238.5 | 89 | 83.5 | 1.16 | 50 | 32 | |
| P025D | 3/4" | 277 | 120 | 114.5 | 2.21 | 70 | 32 | |
| P025E | 277 | 120 | 114.5 | 2.21 | 70 | 32 | ||
| 1 1/2" | 367 | 120 | 114.5 | 2.68 | 70 | 32 | ||
| 1 1/2" | 531 | 164 | 156 | 6.90 | 100 | 68 | ||
| P040H | 623 | 164 | 156 | 7.30 | 100 | 68 | ||
| P045I | 2 1/2" | 623 | 164 | 156 | 7.10 | 100 | 68 | |
| P050I | 2 1/2" | 745 | 192 | 183 | 10.30 | 120 | 68 | |
| P055J | 935 | 192 | 183 | 15.30 | 120 | 68 | ||
更多资料介绍请咨询客服。
