OIL-X EVOLUTION系列压缩空气过滤器介绍
OIL-X EVOLUTION压缩空气过滤器
Parker domnick hunter 的设计理念
所有Parker domnick hunter的过滤净化设备体现了空气质量、能效和低寿命成本的设计理念。
空气质量
Parker domnick hunter的OIL-X EVOLUTION过滤器系列自始至终为满足ISO8573.1:2001压缩空气质量标准要求、满足ISO12500过滤器性能测试标准和ISO8573.2、ISO8573.4及ISO8573.5测试方法标准的要求而设计：
 |
过滤介质的准确选择  |
复合过滤介质组成的滤芯  OIL-X EVOLUTION过滤器滤芯采用折叠式而非缠绕式过滤器介质，由深层床折叠式技术构建而成。这种滤芯与传统缠绕式过滤器滤芯相比多450%的过滤表面积，与传统折叠式滤芯相比多大约200%的过滤表面积。深层折叠床还降低了过滤介质内空气的流速以进一步改善过滤性能。AA和AAR级滤芯更是采用了梯度密度介质结构，在不增加压力损失和能耗的前提下大大地提高了过滤性能。 |
OIL-X EVOLUTION凝聚式过滤器结合了四项排水方法以确保高性能，而传统过滤器只采用其中的一项。

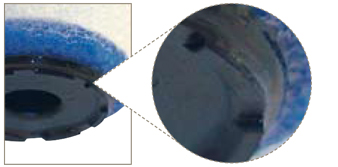

排水方法一 |

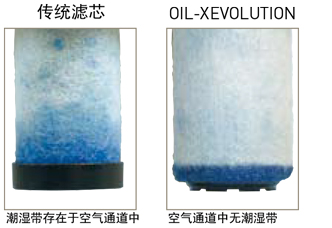

 排水方法二传统过滤在工作时，被过滤下来的液体会在与下端盖粘接的排水层上方建立所谓的“潮湿带”。OIL-X EVOLUTION采用排水层包覆端盖设计，不但提高了液体去除效率，而且提供了更多的有效过滤面积。 |
||

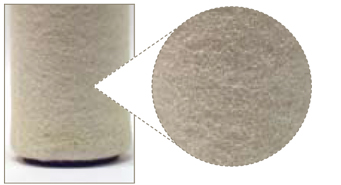

排水方法三 |

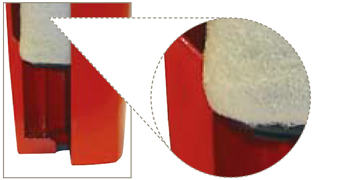

 排水方法四铸在过滤器筒体内的排水肋压迫滤芯的下部，通过毛细作用引导液滴快速从滤芯上排除。 |
||
能效
能效任何限制空气在过滤器壳体和滤芯内的流动都将降低系统的压力。制取压缩空气需要使用大量的电能，所以任何系统压力的损失都可以被直接转换成能源浪费所产生的成本。压力损失越大，能源浪费越多。
 |
 深层折叠床滤芯采用深层折叠方式制作可以降低空气在过滤介质内的速度，既改善了滤芯的过滤性能，又降低了压力损失。 |
|
|
|
 平滑的90o弯头和航空转向叶片就航空动力学而言，在空气的流道上设置一个90o转角，并使空气通过时急剧转弯，这个转角通常被认为是没有效率的转角，但这个没有效率转角一直被应用在压缩空气过滤器中。通过一个平滑的90o弯头替代这个低效率90o转角并引导空气进入滤芯，OIL-X EVOLUTION很大地减少紊流的产生，进而降低压力损失。随着直径的增大，平滑的90o弯头将逐渐丧失其优势，为此030-055型过滤器中设置了一组效率更高的航空转向叶片以引导压缩空气，以降低压力损失和能耗。 |
|
 流量分配器015-055型滤芯上部设置了一个流量分配器，所有滤芯的下部设置了一个锥形流量扩散器。位于滤芯上部的流量分配器可防止紊流产生并有效分配通过滤芯的压缩空气，确保所有过滤介质得到有效使用以提高过滤性能并降低能耗。 |
|
 锥形流量扩散器结合锥形流量扩散器和排水层包覆下端盖设计使得OIL-X EVOLUTION滤芯的末端也发挥了过滤作用，而对传统过滤器而言，这一部分被“潮湿带”占据而无法起到过滤作用。 |
|

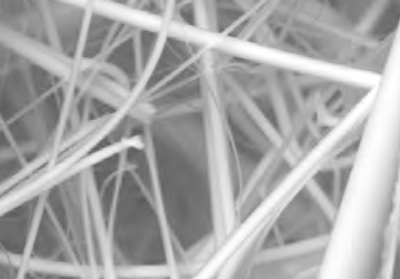

 过滤介质的特殊处理OIL-X EVOLUTION采用的过滤介质经过了特殊处理，具有疏油、疏水性能，防止液体附着在过滤介质的纤维上。这一技术确保过滤介质的纳尘空间不被凝聚液占据，从而降低系统压力损失和能耗。 |
|
先进的过滤器壳体
OIL-X EVOLUTION过滤器的壳体设计使其具有寿命长、所需的维护时间短和易于安装的特点。OIL-X EVOLUTION过滤器的特别设计还包括多尺寸接口(可实现灵活选型)可选和维护时服务工程师不需要接触被污染的滤芯的优点。
 |
过滤器接口 同一个过滤器具有多种接口尺寸可供选择能同时满足系统管径和流量的要求，增加了客户选择机会和减少安装费用 |
 |
||
 |
紧凑&轻巧 先进的滤芯设计理念可使过滤器更小、更紧凑。 完全防腐 所有OIL-X EVOLUTION过滤器在喷涂前经过了清洗、脱脂和Alocrom处理。Alocrom处理不但是喷涂前的预处理，而且提供了防腐能力。除此之外，所有的OIL-X EVOLUTION过滤器壳体的外表面附有一层坚固、耐用的环氧树脂涂层。OIL-X EVOLUTION过滤器壳体提供10年的质量保障 |
|||
| Alocrom处理过的壳体无腐蚀 | 未经处理的铝壳体被快速腐蚀 | |||
 |
||||
|
“清洁更换”过滤器滤芯 滤芯更换变得简单。在年度更换滤芯时，操作者不需要接触已被污染的滤芯即可完成。少的服务清理节省空间设计使服务清理工作减少到微小，同时允许过滤器被安装在狭窄的空间。 |
||||
 |
排水器的选择 AO和AA级凝聚式过滤器的标准配置是有效零空气损失的浮球阀。AR、AAR级粉尘过滤器和ACS级除油蒸气过滤器的标准配置是手动排水阀。 可选配件 安装组件和连接管夹可选，请确认客服。 更多资料介绍请咨询客服。 |
|||
