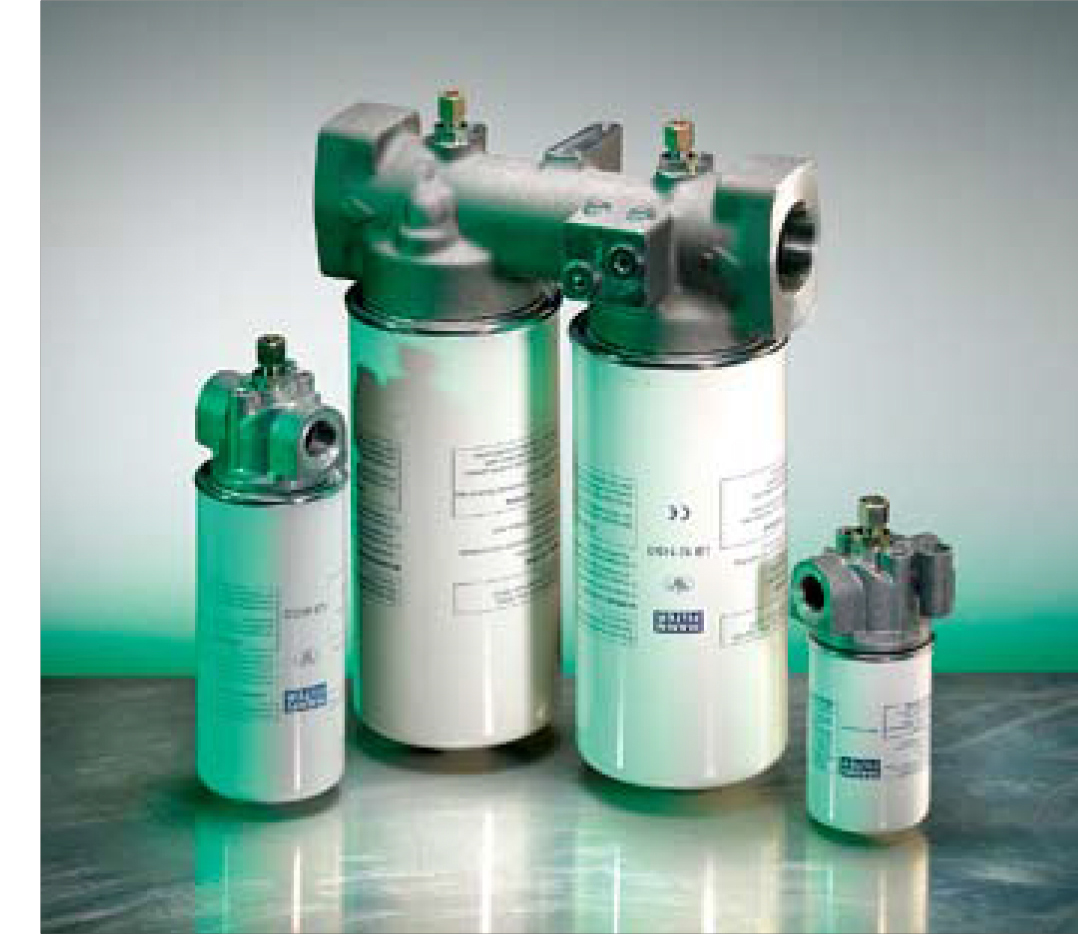

油气分离器总成
油气分离器总成
安装说明

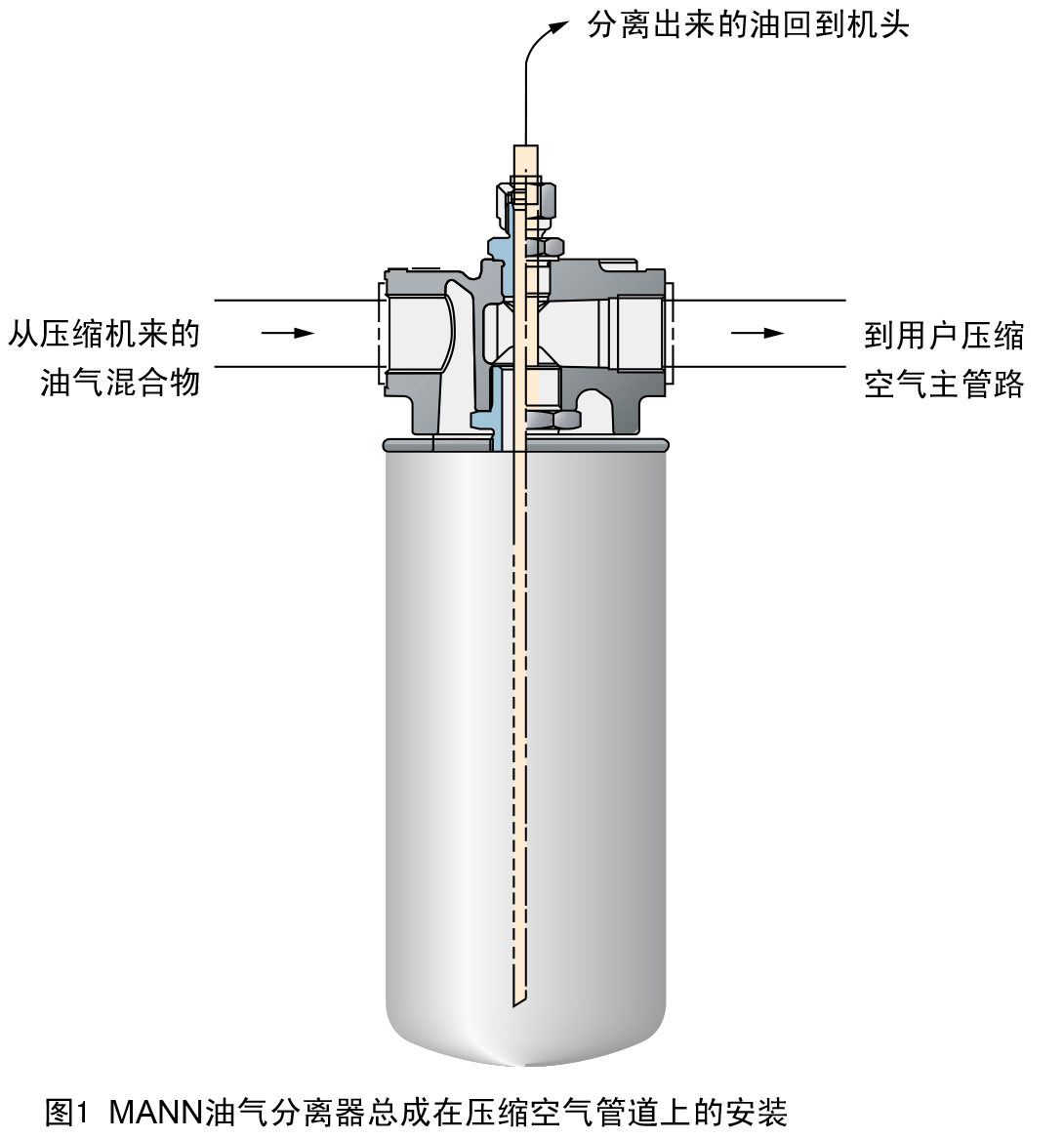

旋装式油气分离器总成垂直安装或悬挂在压力储油罐下游的管路上，应尽量便于装拆。用户自备的回油管（钢管8×1C-PHR）安装在顶部的螺纹接头上，钢管不在供应范围内。
维护须知
当流阻达到1bar时，因更换油气分离芯。只有当系统泄压后，才能更换滤清器。用一种市场上能够买到的皮带扳手将 油气分离芯拆下来。而安装时，只要用手旋紧即可。
额定流量
当压缩机压力为7bar时，MANN油气分离器总成的额定流量为1-11m³/min。
压力降
在额定流量和7bar的工作压力时，新滤芯的压力降约为0.3bar。
抗压强度
MANN旋转式油气分离芯的外壳大承受20bar的工作压力或14bar的工作压力。内部滤芯能承受5bar压差。
分离效率
在额定流量和7bar工作压力时，残油率约为1-3mg/m³。
使用寿命
使用寿命消耗主要表现为流阻增大，因此使用寿命主要和油的清洁、和空气滤清器的性能有关。只要系统功能正常，使用寿命可达几千小时。

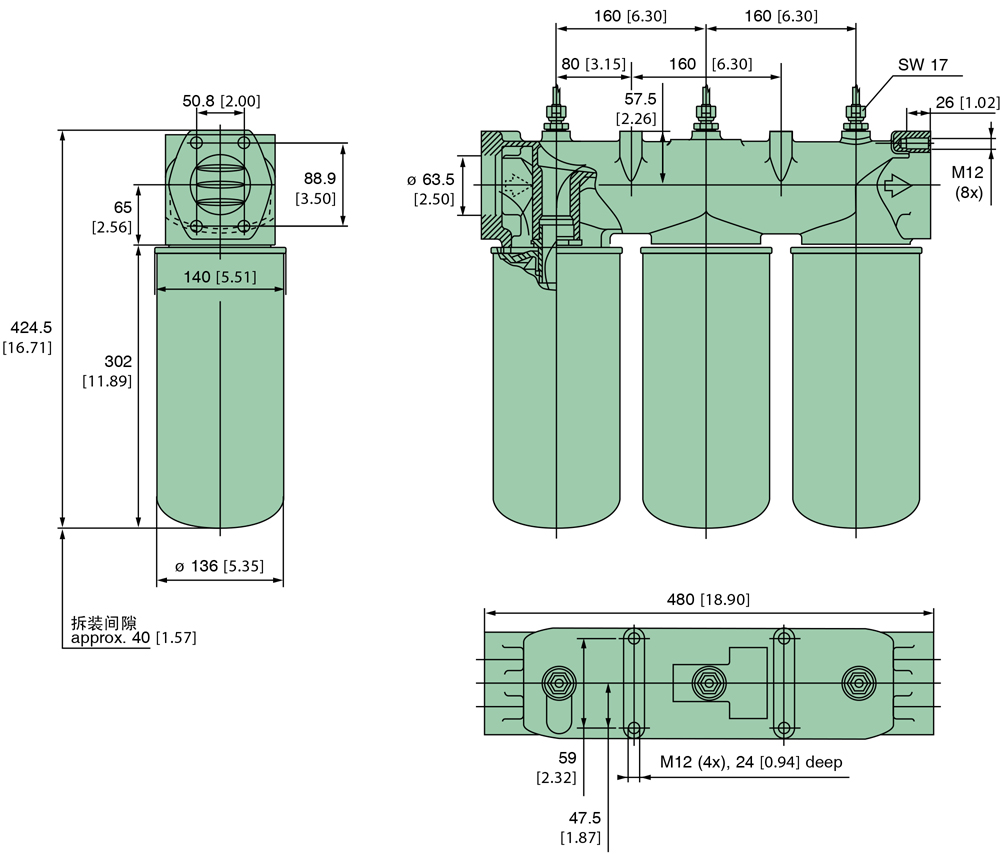

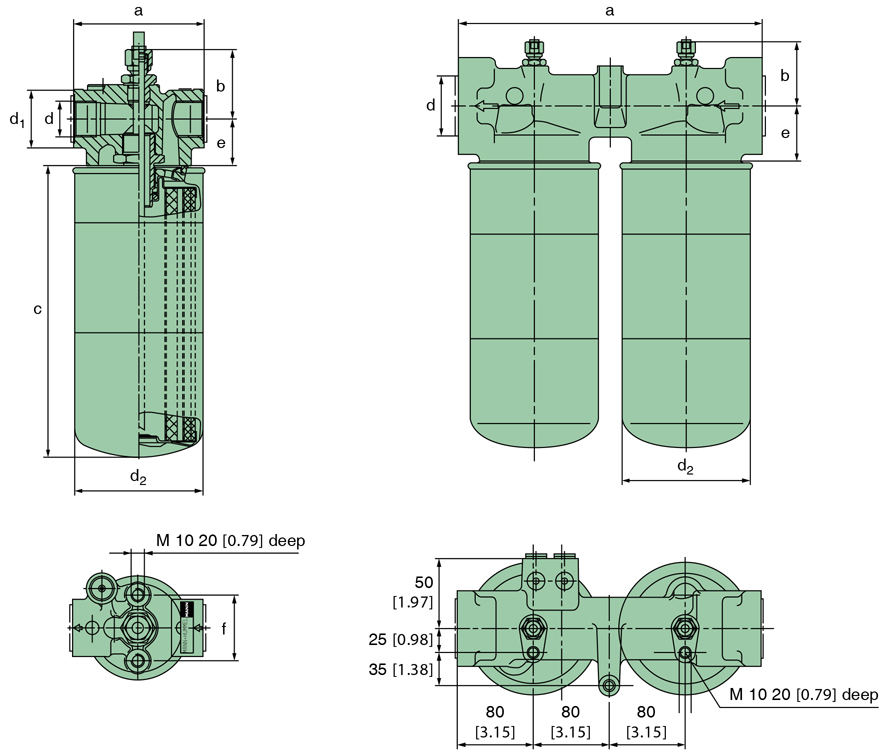

订货编号和尺寸
| 订货编号 |
配套油气 分离芯 |
附图 |
额定流量1) [m³/min] |
尺寸mm |
大工作压力 [bar] [mpa] |
|||||||
| a | b | c | d | d1 | d2 | e | f | |||||
| 4930362101 | 1xLB719/2 | 1 | 1.0 | 95 | 50 | 127 | G 3/4" | 36 | 76 | 34 | 47.5 | 20 2.0 |
| 4930662101 | 1xLB962/2 | 1 | 2.0 | 95 | 50 | 212 | G 3/4" | 36 | 93 | 34 | 47.5 | 20 2.0 |
| 4930862101 | 1xLB1374/2 | 1 | 3.0 | 135 | 54 | 177 | G 1 1/4" | 50 | 136 | 41 | 56 | 20 2.0 |
| 4931662101 | 1xLB13145/3 | 1 | 5.5 | 135 | 54 | 302 | G 1 1/4" | 50 | 136 | 41 | 56 | 20 2.0 |
| 4933062101 | 2xLB13145/3 | 2 | 11 | 320 | 68 | 302 | G 2" | - | 136 | 58 | - | 20 2.0 |
| 1)额定流量按DIN 1945标准(在7bar工作压力下)。 | ||||||||||||
| 订货编号 | 配套油气分离芯 |
额定流量1) [m³/min] |
大工作压力 [bar] [Mpa] |
| 4931662141 | 3xLB13145/3 | 16.5 | 20 2.0 |
| 1)额定流量按DIN 1945标准(在7bar工作压力下)。 | |||
