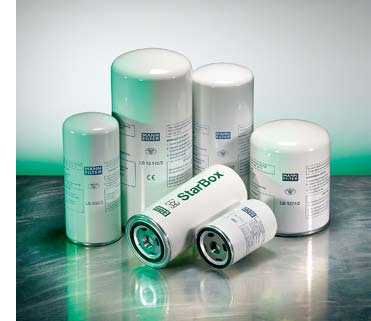

旋装式油分芯
旋装式油分芯
额定流量
在7bar的工作压力下，MANN旋装式油气分离芯的额定流量为1-5.5m3/min。
压力降
在额定流量和7bar工作压力时，新滤芯的初始压差为0.25bar。
抗压强度
MANN旋装式油气分离芯的外壳大承受20bar的工作压力或14bar的工作压力。内部滤芯能承受5bar以上的压差。
分离效率
在额定流量和7bar工作压力时，残油率约为1-3mg/m3。
使用寿命
使用寿命消耗主要表现为流阻增大，因此使用寿命主要和油的清洁、和空气滤清器的性能有关。只要系统功能正常，使用寿命可达几千小时。
安装说明

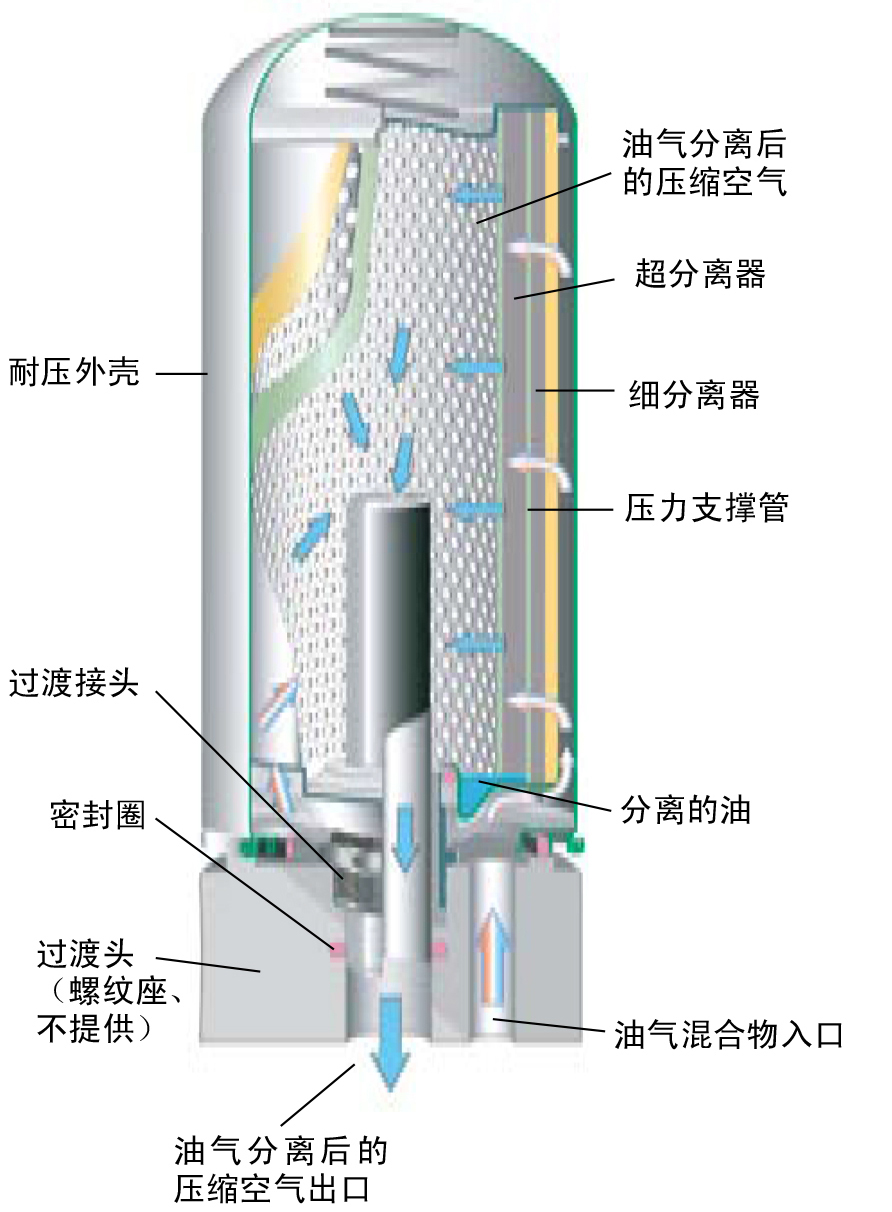

借助于过渡接头将MANN旋转式油气分离芯用手牢固地垂直安装在过滤头上。MANNA+HUMMEL建议应安装在便于维护、保养的位置。
维护须知
当流阻达到1bar时，应更换油气分离芯。只有当系统泄压后，才能更换滤清器。用一种市场上能够买到的皮带扳手将油气分离芯拆下来。而安装时，只要用手旋紧即可。

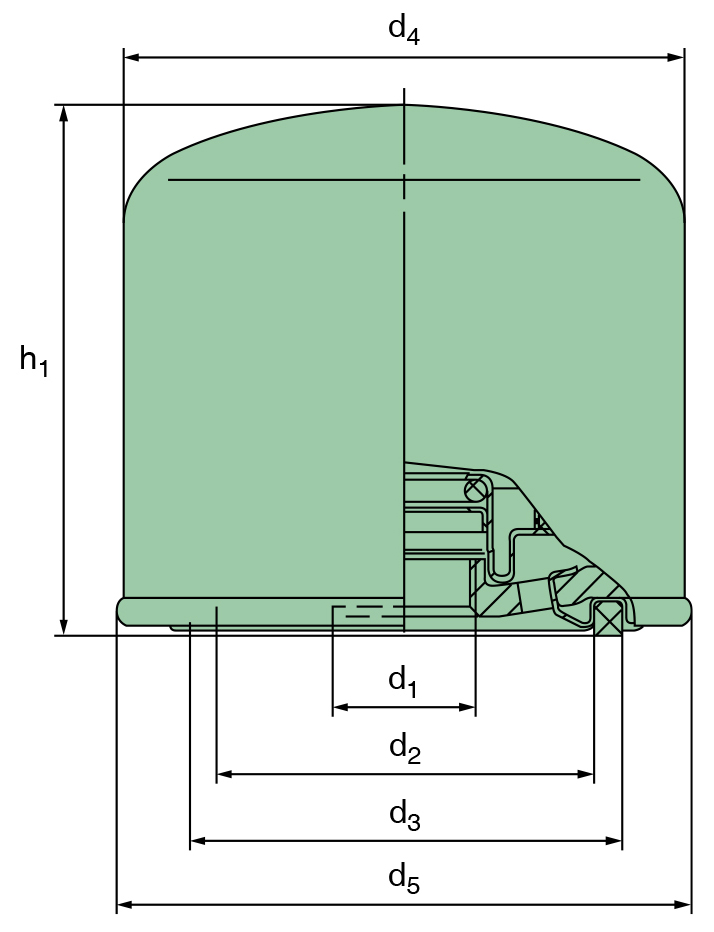

尺寸和订货编号
| 订货编号 |
额定流量1) [m3/min] |
尺寸mm |
大工作压力 [bar] [Mpa] |
|||||
| d1 | d2 | d3 | d4 | d5 | h1 | |||
| LB719/2 | 1.0 | M22x1.5 | 62 | 71 | 76 | 80 | 127 | 20 2.0 |
| LB962/2 | 2.0 | M24x1.5 | 62 | 71 | 93 | 96 | 212 | 20 2.0 |
| LB1374/2 | 3.0 | M39x1.5 | 100 | 111 | 136 | 140 | 177 | 20 2.0 |
| LB11102/2 | 4.0 | M32x1.5 | 93 | 104 | 108 | 110 | 260 | 14 1.4 |
| LB13145/3 | 5.5 | M39x1.5 | 100 | 111 | 136 | 140 | 302 | 20 2.0 |
| 1)额定流量按DIN 1945标准(在7bar工作压力下)。 | ||||||||
