ProVent使用说明

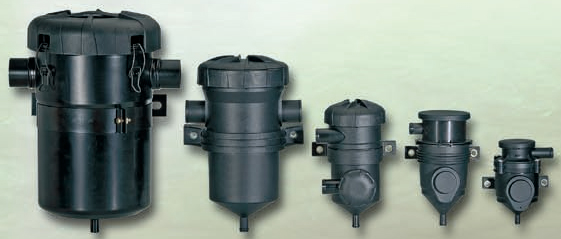

 ProVent®使用说明

在发动机上的安装位置
ProVent®系统用于主机厂,也适用于车辆的改装。

规程
● ProVent®可装在发动机上或应用框架上。
● 遵守各个ProVent®系统的安装维护规程。

连接到发动机上

连接到发动机上时应遵守以下事项:

● 将窜漏气出口设在没有溅油的区域(例如曲轴箱的上部区域)。
● 遵守各个ProVent®系统的安装维护规程。

与闭式系统相连

各个出口与发动机进气系统相连。与传统系统相反,安装位置与出口的进气负压相独立。这就是使得ProVent?在发动机上的安装位置非常地灵活。工作过程存在的进气负压通过ProVent®吸入窜漏气并使用净化的窜漏气返回到发动机的进气系统。

与开式系统连接

这时,不含油的窜漏气被排到大气中。

回油

各个回油管的接口(见第15页的图)通过排油管与油箱相连接。主要有两种连接方法:

1、低油位

回油管通过排油管接在发动机油箱容许的最低油位下面。按照连接管的原理,油箱与排油管的油位应相同。该集油器就像一个虹吸管那样工作,当机油从出口端吸入时,窜漏气通过油气分离器改道。工作时回油管中的负压与油气分离器中的负压相同。与传统方案相反,出于结构考虑降低了该进气负压,使得排油管中的油位高度也相应地降低。因此,排油管仅需要考虑低的油位,这就有了诸多的安装方式。

2、在油位上面

这种安装变化需要装一个作为选配件提供的单向阀。单向阀要尽量与发动机靠近装在排油管上。工作过程中分离的机油收集于单向阀上方。工作过程中单向阀被ProVent®壳体中吸入的负压关闭。当油位重量高于阀门关闭压力时,例如发动机关闭时,分离的机油流回到油箱内。

规程

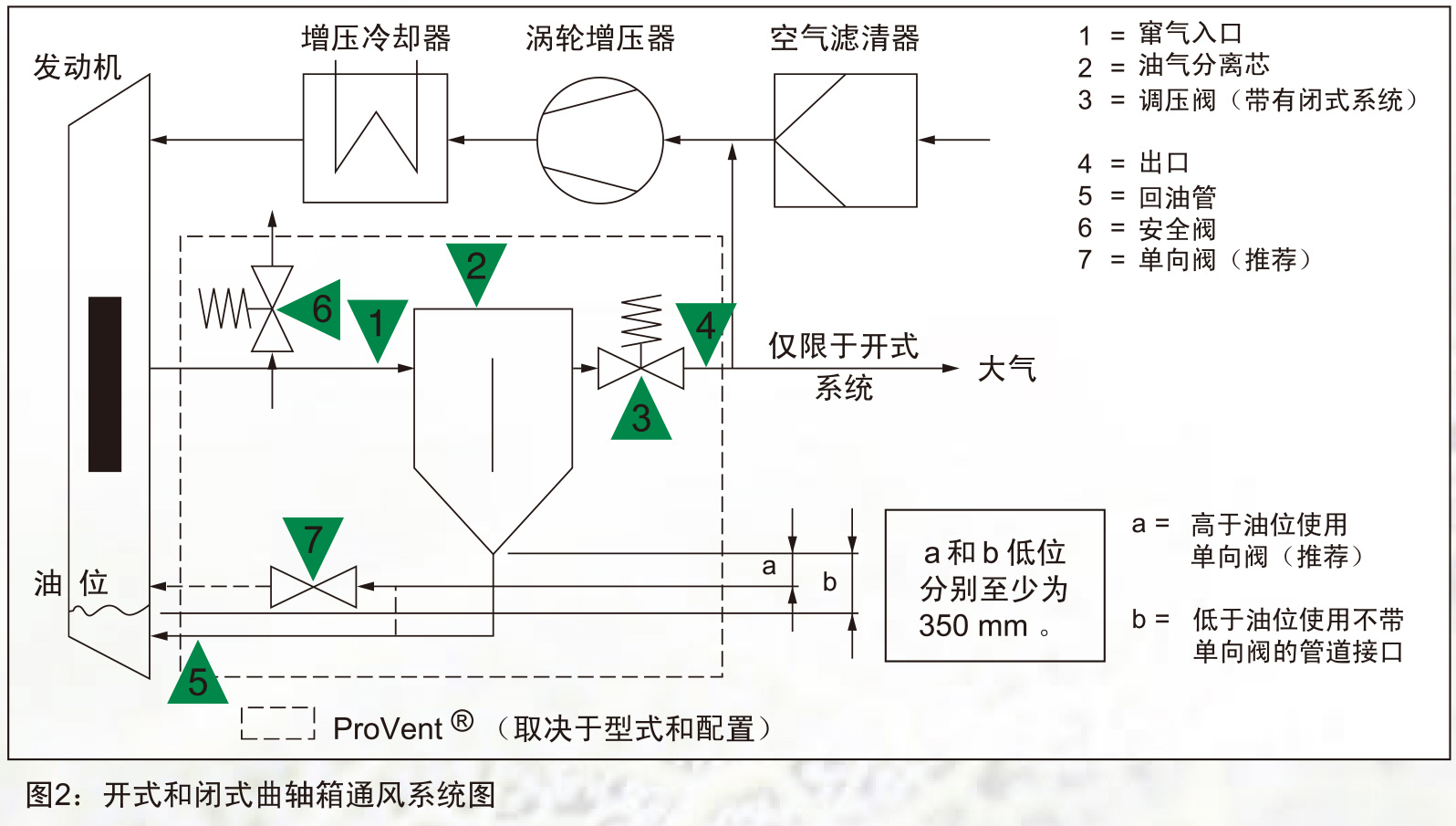

在所有情况下,遵照插图2、一览图和各个安装维护规程。
