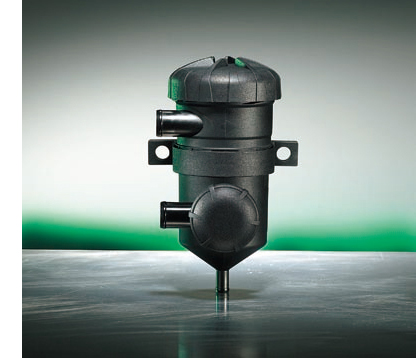

ProVent®200
ProVent®200是一种用于功率达250kw发动机的紧凑型曲轴箱通风系统,其优点如下:
● 窜气量达200 l/min ;
● 结构很紧凑 ;
● 集成了曲轴箱调压阀 ;
● 还配有旁通阀(装在分离芯上);
● 更换滤芯无需工具,由于有旋转锁定机构防止了不当安装,分离芯配有手柄
● 适用于开式或闭式曲轴箱通风系统 ;
● 两个ProVent®200可以并联使用 ;
● 配有回油单向阀(推荐) 。
零件号ProVent®200
配有减压阀 |
插图 |
壳体窜漏气入口 |
曼胡默尔更换滤芯 |
HE* |
UE** |
HE/UE分别带有旁通阀 |
3931070550 |
1 |
入口和出口位置固定支座可调 |
LC 5001 X |
LC 5002 X |
按要求 |
*HE=过滤介质
*UE=超效过滤介质

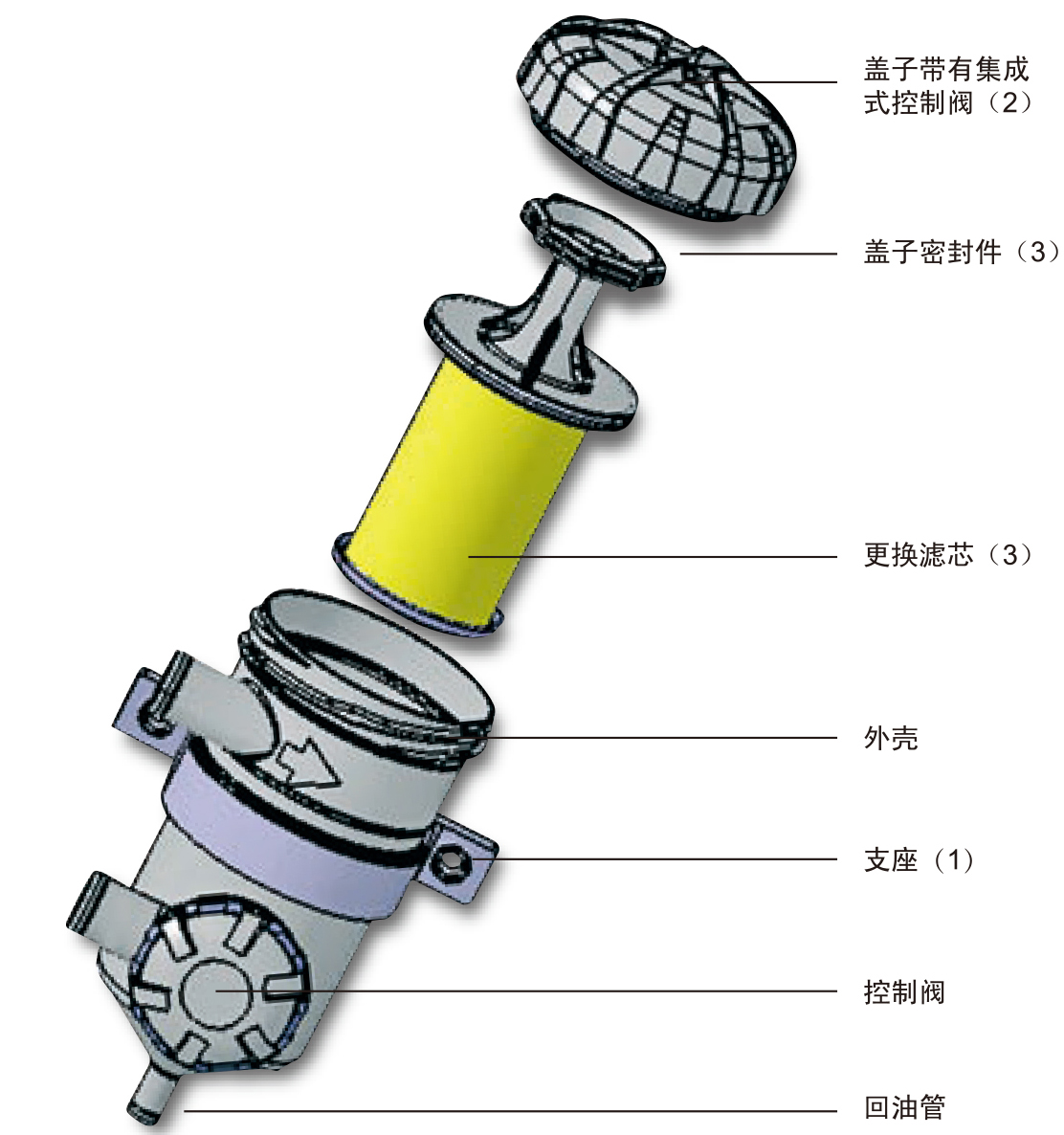

ProVent®200备件单
|
零件号 |
产品 |
数量 |
支座 |
3931030955 |
1 |
1 |
盖子 |
3931017950 |
2 |
1 |
更换滤芯HE |
LC5001 X*** |
3 |
1 |
更换滤芯HE |
LC 5002 X*** |
3 |
1 |
***提供盖子密封件

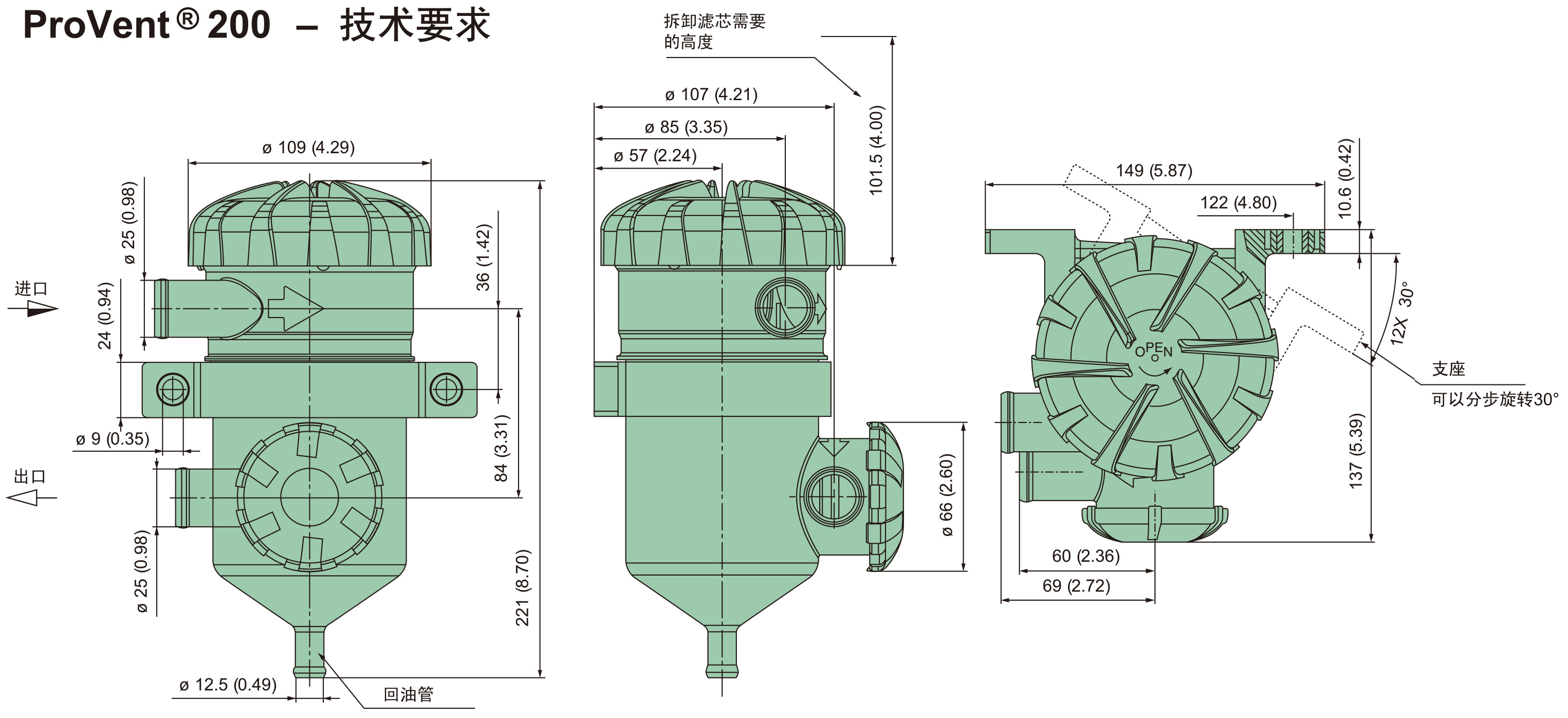

ProVent®200-技术要求
ProVent®的应用标准值 |
单个单元* |
达到250kw |
窜漏气流量 |
|
大200l/min |
安装位置 |
|
垂直 |
垂直轴容许倾斜位置 |
|
所有方向45° |
定位 |
入口 出口 |
12个位置,其它位置按要求 |
环境温度 |
|
-35oC至120oC,短时间可达140oC |
用螺钉安装于发动机座上 |
|
2×M8 |
材料 |
外壳 盖子 支座 |
聚酰胺加玻璃纤维 |
耐抗性 |
|
柴油、发动机油、润滑油、清洗剂 |
*同种型式的两个ProVent®可以并联使用。
