订货编号 | 尺寸mm |
容许工作 压力[bar] |
切换压力 [bar] |
触点型式 | 主要用途 | |||
d | h | h1 | h2 | |||||
5901079201 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.0 | 闭合触点 | 机油 |
5901079202 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.8 | 闭合触点 | 机油 |
5901079205 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.8 | 开路触点 | 燃油 |
5901079206 | M18X1.5 | 22 | 36 | 62.5 | 25 | 0.8 | 开路触点 | 机油 |
5901079208 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.4 | 闭合触点 | 机油 |
5901079232 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.8 | 闭合触点 | 燃油 |
5901079241 | M18X1.5 | 22 | 36 | 62.5 | 25 | 1.0 | 开路触点 | 燃油 |
5901079252 | M18X1.5 | 22 | 36 | 62.5 | 25 | 2.2 | 开路触点 | 机油 |
5901079305 | M24X2.0 | 19 | 59.5 | 61 | 400 | 5.0 | 闭合触点 | 机油 |
5901079315 | M24X2.0 | 19 | 57.5 | 61 | 400 | 5.0 | 闭合触点 | 机油 |
2901079405 | M18X2.0 | 7.5 | 30 | 62.5 | 175 | 5.0 | 闭合触点 | 机油 |
维护开关电气安装说明
维护开关配有优良电磁开关(舌簧开关)。为了可靠运行,请注意以下事项:

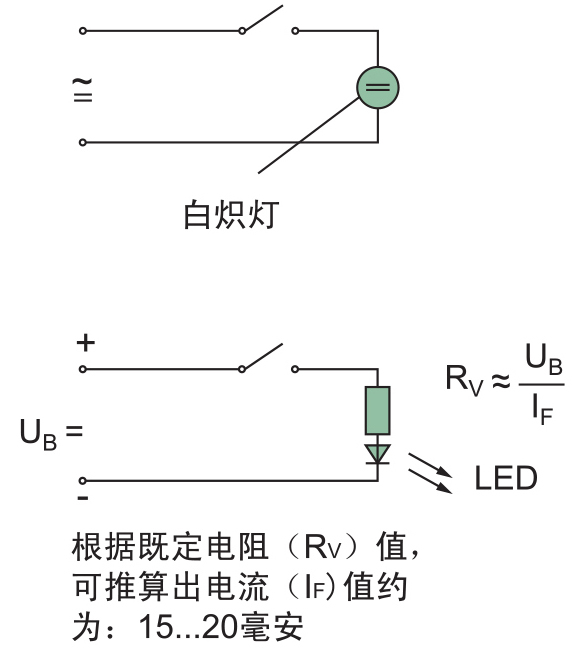

1. 对于电子式或可视指示器,建议使用辉光灯或发光二极管。两者都可以直接切换,无需灭弧装置。

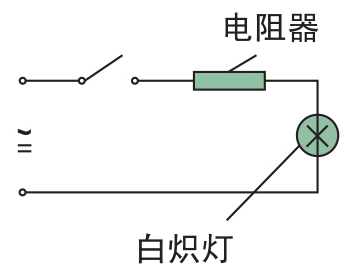

2. 与其负载电流比较,白炽灯需要很高的起动电流。应选定灯和串联电阻器,从而在导通时不超过开关的大负载(见铭牌)。建议,选择串联电阻器便于开关拥有大负载,无需考虑白炽灯电阻,以防止开关过载。这样白炽灯即以低压亮起。

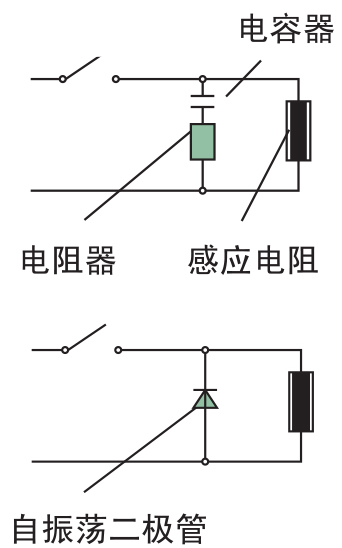

3. 切换感应负载时,可感应在有些情况下使维护开关工作不正常的电压峰值。对于交流,组合RC应与继电器或接触器线圈并联,并配有反向直流自振荡二极管(例如二极管1N4007)。
选择熄火器时,应遵守各个接触器或继电器的说明。
在两种情况下,均不得超过开关的大负载(见铭牌)。
