新型电子维护指示器
曼胡默尔新型电子维护指示器指示空滤系统的维护时间,减少了操作成本、风险和停机时间。工作时指示器准确显示发动机和压缩机空滤器的上升压差,电子维护指示器具有显著地优势,方便了机器操作作者安排维护时间,降低了运行成本。
维护指示器适用于0至100mbar范围的压差,可与下列空滤器系列组合使用:IQORON、IQORON-V、IQORON-S、ENTARON XD、EUROPICLON、NLG。接头能够使得曼胡默尔指示器与市场供应的所有发动机空滤器相匹配。
技术规范
型式: | 真空或压力(参考大气压) |
工作压力范围: | 0-100mbar[0-10kPa] |
媒质: | 空气 |
电源电压: |
正常5V DC±0.25 V DC; 传感器可由车辆供应 30 V DC电源。 |
精度: | ±2.5% |
输出电压: | 0.5-4.5 V DC |
过电压保护: | 80V,正向电压 |
工作温度: | -40oC至125oC |
贮存温度: | -40oC至125oC |
振动幅度: | 10g下10-2000Hz |
安装接头: | |
M10x1内螺纹适用于所有曼胡默尔空滤器 (适用于其它任何空滤器的接头承锁即寄) |

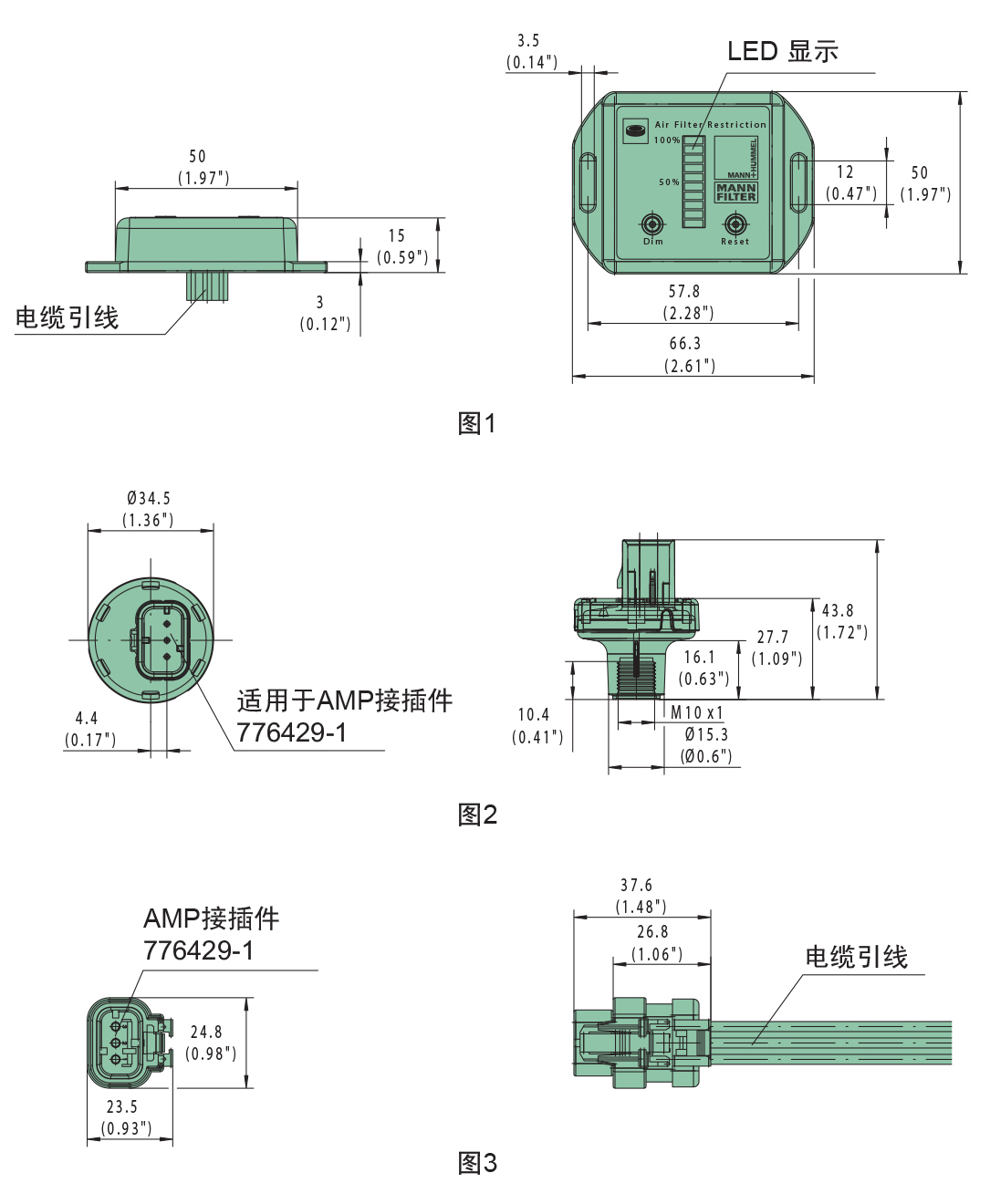

订货编号 | 图例 | |
3900070920 | 1 |

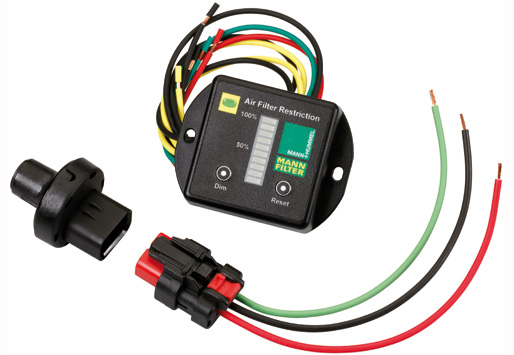

维护指示器总成,有包装(套件包括 显示器、压力传感器、电缆束、说明书) |
3900070910 | 2 |
压力传感器总成,有包装,带有插座 AMPSEAL16(根据辅助接口评价输出电压) |
2601398100 | 3 | 电缆束组件,有包装,适用于插座AMPSEAL16 |

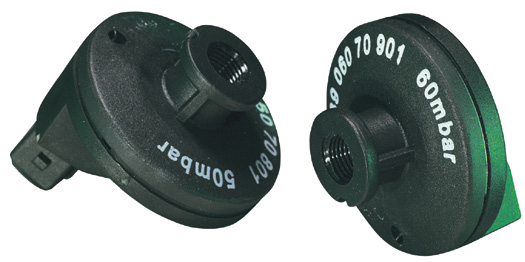

技术指南
由于完全封闭和完全绝缘触点,开关不受灰尘和潮气的影响,系统不是机械式的。但和压力有关,因此可能产生的部件公差并不影响开关的精度。系统的核心间是一个反冲式弹簧,使得触点调节没有必要,弹簧触点不受触点腐蚀的影响。由于动、静触点间的滞后现象,可使触点抖动减至低。压差开关不能悬吊安装,以防止空气管道冷凝水侵入。
技术规范:
● 材料:尼龙6GF30
● 允许工作温度:-30oC~+120oC
● 切换压力(负压):35mbar~80mbar(3.5kPa~8.0kPa)
● 大开关容量:6W/24VDC(电阻负载,Umax=24V.Imax=0.25A)

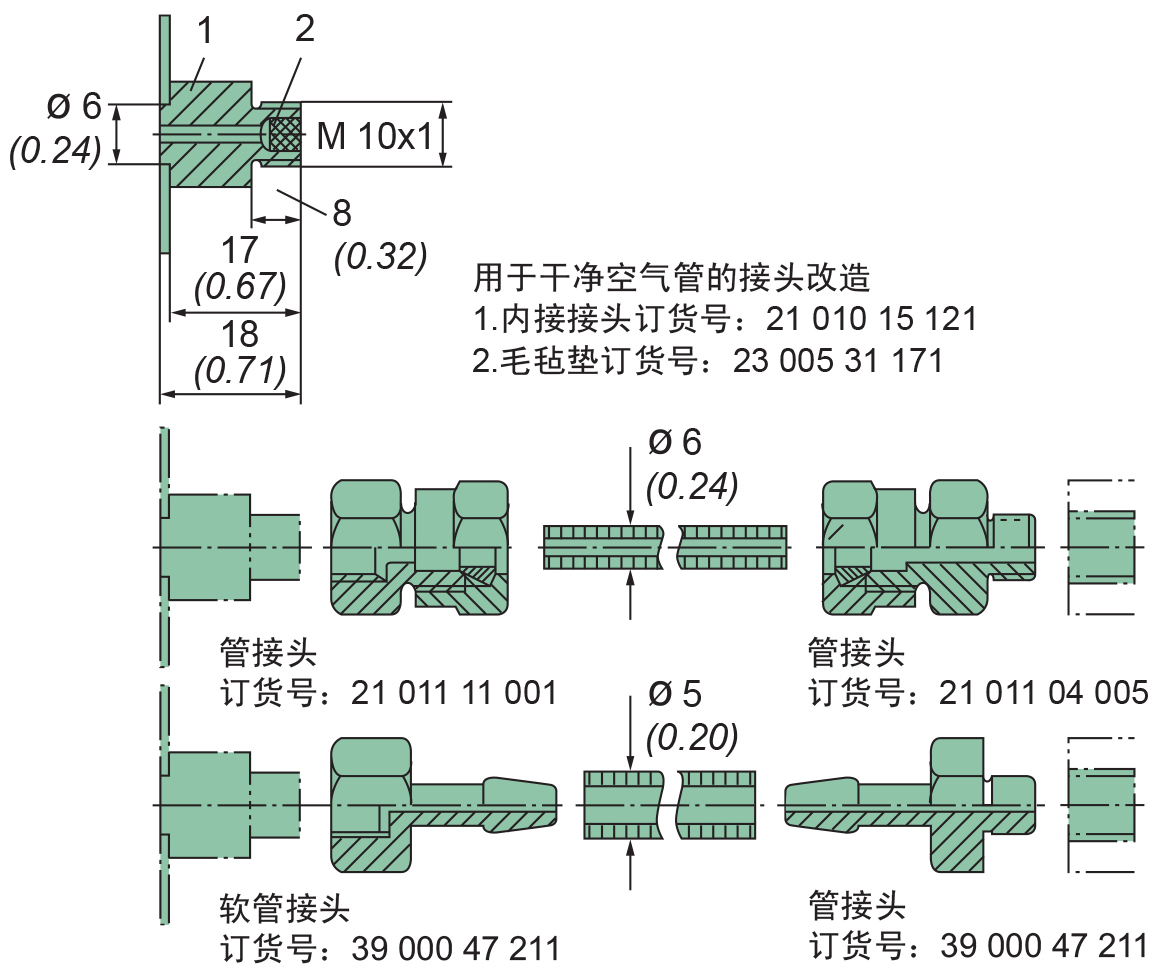

外部安装附件
安装举例:连接到空气滤清器上(通常情况)
管连接部件
软管连接部件
