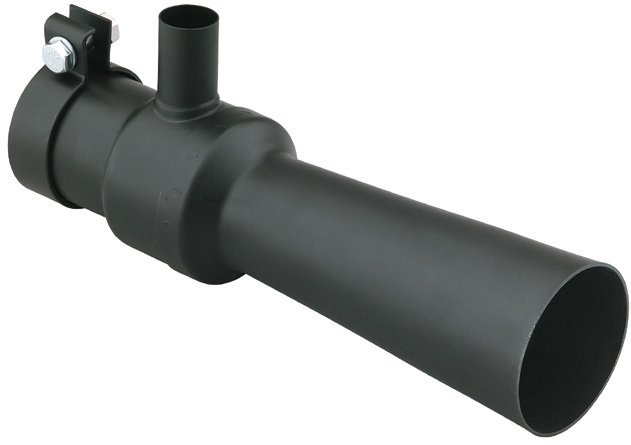

排尘管
免维护,用于扫气式双级空气滤清器
曼胡默尔排尘管用于扫除双级空气滤清器内预分离出来的灰尘,除了免维护以外,排尘管能显著改善双级空气滤清器的预分离效果。能大大地延长过滤器的使用寿命(高达60%)。排尘管安装于尾气管消音器的后面。排放尾气的流速在排尘管内产生负压。这使得预分离出来的灰尘被抽吸到排尘管内,然后和尾气一起排出。
安装指南
空气滤清器和排尘管间的连接管尽可能地短,不要有小半径弯头,因为这些能产生流阻。进气空气中的粗污染颗粒(例如:胶状物,纤维,花梗或树叶等)能导致空气滤清器堵塞。为了避免这些,扫气应处于封闭区域(例如冷却空气尾端,发动机)或者在上游安装滤网。当使用排尘管时,应注意背压不能高于发动机厂家的规定值。另外,在所有运行工况下,排气管必会产生压力降。为了避免排放尾气被吸入,我们推荐使用1个止回接头。

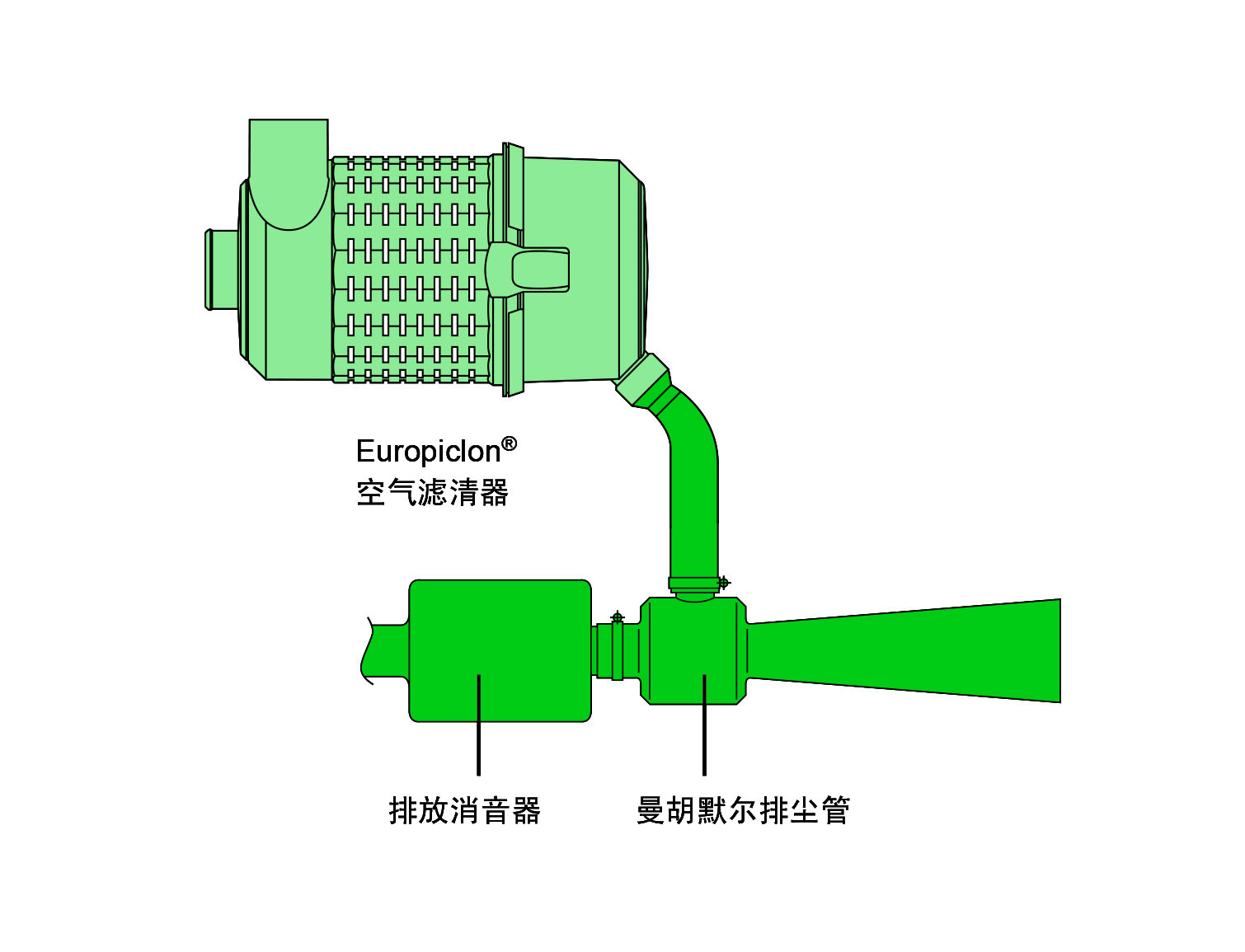

安装实例
排尘管可显著延长空气滤清器使用寿命

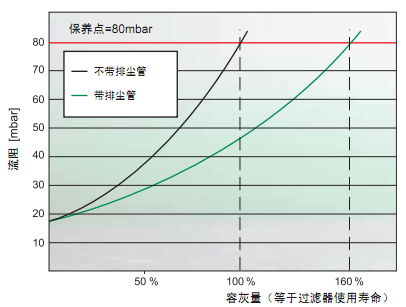

使用排尘管可使双级空气滤清器的使用寿命提高60%,图表显示了典型的容灰量和压降间的流量特性关系。
排尘管尺寸和零件号
订货编号 |
应用 [KW] |
适用于 | 尺寸mm | |||||
Europiclon | NLG-Piclon | Piclon(金属) | d1 | d2 | d3 | I | ||
3933070111 | 50-75 | 45400… | - | 45225... | 55.5 | 75 | 32 | 352 |
3933070100 | 75-100 | 45500… | - | 45325... | 72.5 | 80 | 32 | 312 |
3910567110 | 100-130 | 45600… | NLG 15 | 45440... | 80.2 | 88 | 32 | 345 |
3915065100 | 130-195 | 45700… | NLG 21 | 45650... | 90.0 | 109 | 40 | 416 |
3917067110 | 180-300 | 45800… | NLG 28 | 45880... | 110.0 | 143 | 40 | 547 |

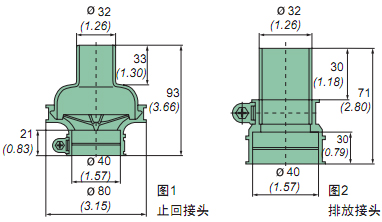

订货编号 | 图例 |
3900025919 | 1 |
3900025751 | 2 |
