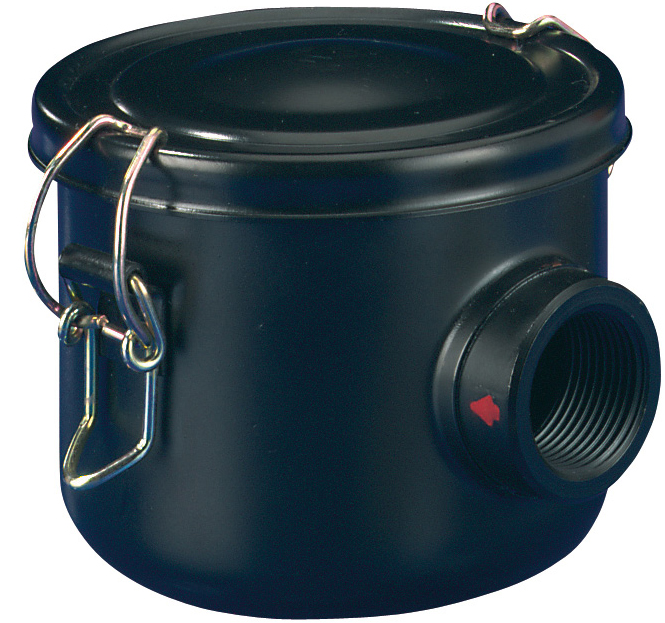

真空空气滤清器

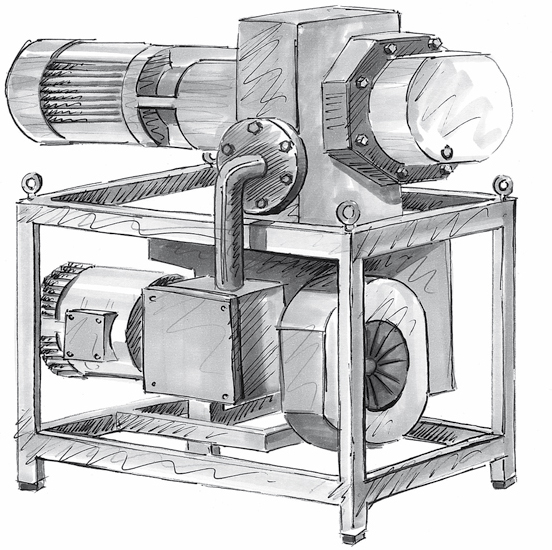

曼胡默尔设计的气密式真空空气滤清器用于空气和气体管路的安装,因此真空过滤器气密性可达到负压1000mbar,它们也可用于真空泵。

优点一览:

● 密封可靠
● 设计紧凑
● 坚固的金属外壳
● 有多种接头形式
● 极佳的过滤性能


真空空气滤清器技术信息

空气滤清器的尺寸和其额定流量有关。选择空气滤清器规格时应确保空气滤清器的额定流量等于或者略大于空气需求。
空气滤清器可垂直或水平安装,然而,其不应该安装于干净空气出口的末端。否则的话,保养时赃物会进入到干净空气管路中。

真空空气滤清器尺寸和订货号



订货编号 额定流量
[m3/min]

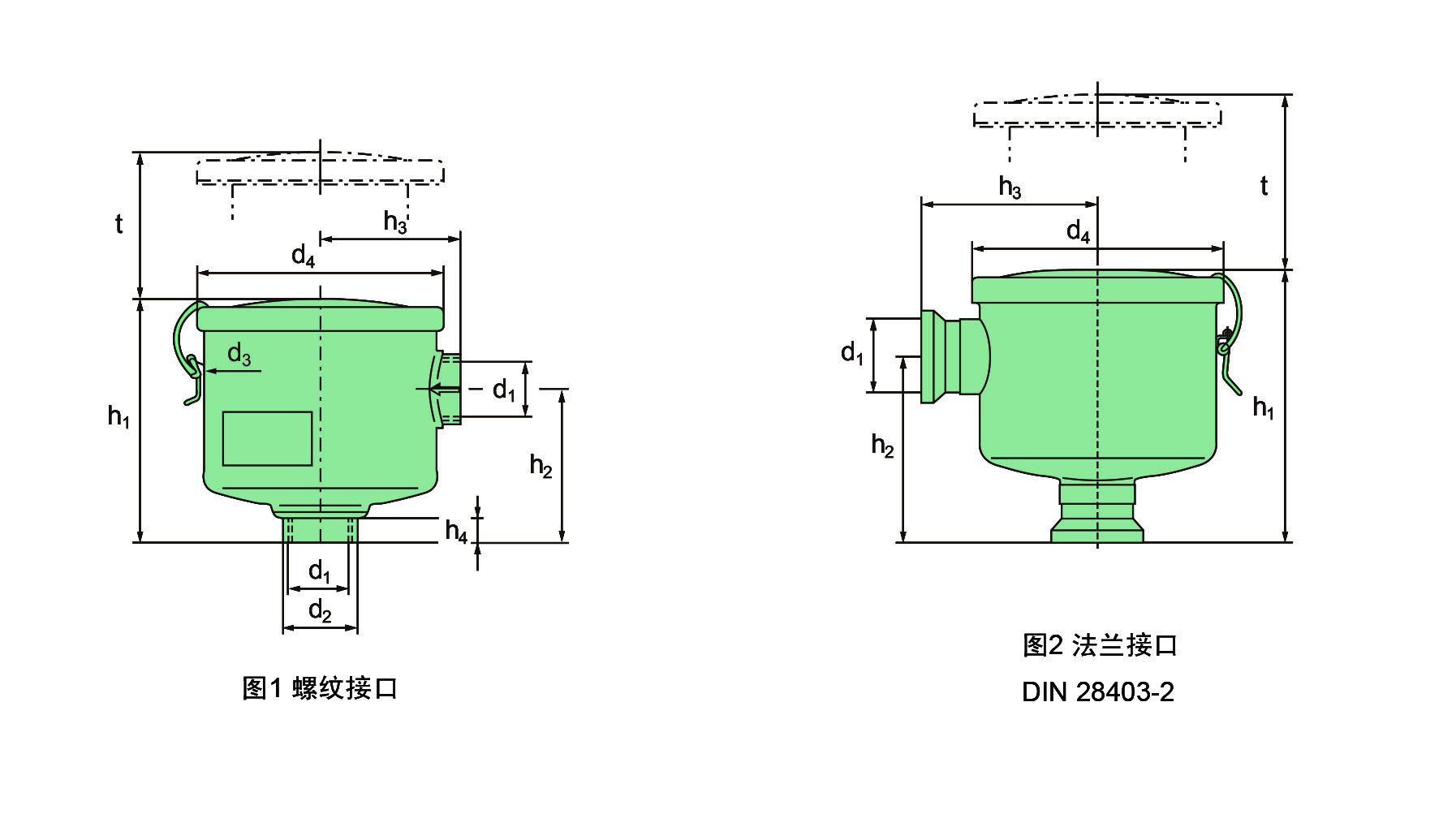

图例 尺寸mm(英寸inches) MANN-FILTER
主滤芯
大约重量
[kg]
d1 d2 d3 d4 h1 h2 h3 h4 t
4500972105 0.7 1 G3/4 35
(1.38)
90
(3.54)
97
(3.82)
89
(3.50)
45
(1.77)
59
(2.32)
6
(0.24)
70
(2.76)
C75 0.6
4502172105 1.6 1 G11/4 50
(1.97)
125
(4.92)
136
(5.35)
116
(4.57)
68(2.68)
65(2.56)
81(3.19)
106(4.17)
17
(0.67)
75
(2.95)
C1112 1.0
4502172125 1 11/4NPT
4502172305 2 DN 40 KF
4503772105 1.8 1 G11/4 50
(1.97)
162
(6.38)
172
(6.77)
170
(6.69)
108(4.25)
106(4.17)
98(3.86)
123(4.84)
17
(0.67)
130
(5.12)
C1337 1.5
4503772135 1 11/4NPT
4503772305 2 DN 40 KF
4512472104 6.0 1 G21/2 86
(3.39)
194
(7.64)
200
(7.87)
250
(9.84)
129(5.08)
145(5.71)
123(4.84)
140(5.51)
10
(0.39)
240
(9.45)
C15124/1 4.3
4512472114 1 21/2 NPT
4512472305 2 DN 50 KF
4513872105 12.0 1 G4 123
(4.84)
268
(10.55)
272
(10.71)
263
(10.35)
147(5.79) 197(7.76) 74
(2.91)
165
(6.50)
C21138/1 14.5

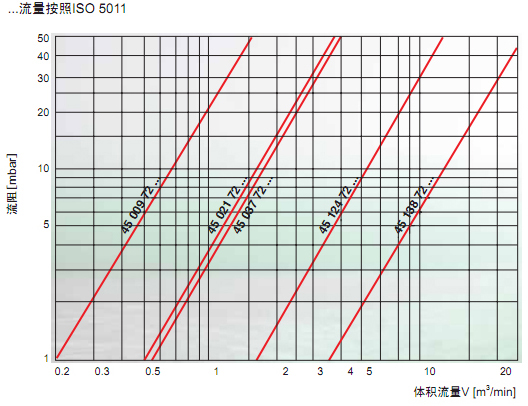

真空空气滤清器流动特性
