优点一览:
● 好的分离性能(η>90%,SAE-C)连接到排尘管,散热器风扇或外部鼓风机时可产生扫气功能;
● 带排尘阀的操作,可能更经济(η>85%,SAE-C);
● 通过安装不同的空气旋风装置,可调节不同的预分离空气流量,从18㎥/min~50㎥/min,可匹配机器的空气需求。
Dualspin®预滤清器安装方式

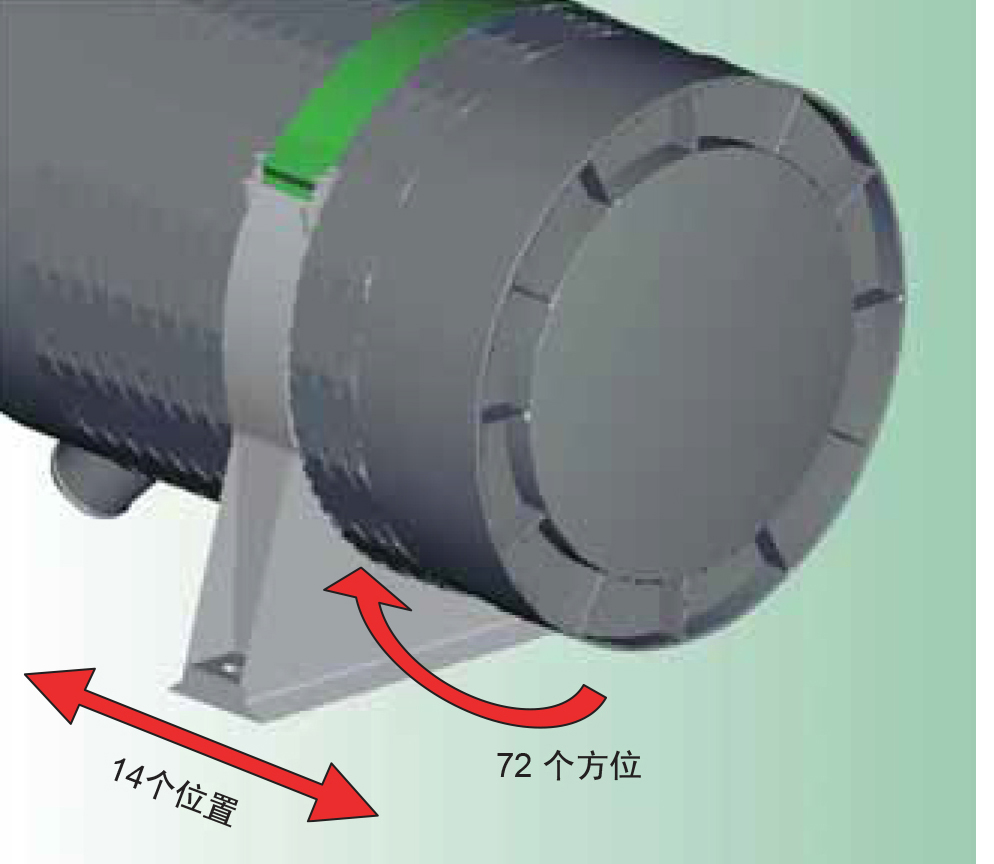

在DualSpin®预滤清器的外壁集成了一个多边形结构,可与Europiclon®700托架配合使用(零件号:3970040999)零件号多边形结构在轴向方向设有14个锁紧位置,在圆周上设有72个不同的方位。
DualSpin®预滤清器可以直接装到空滤外壳(水平或垂直)上。如果没有排尘,排尘口的阀门应始终朝下(重力方向)。如果用DualSpin®预滤清器排尘,也可装在顶部位置。

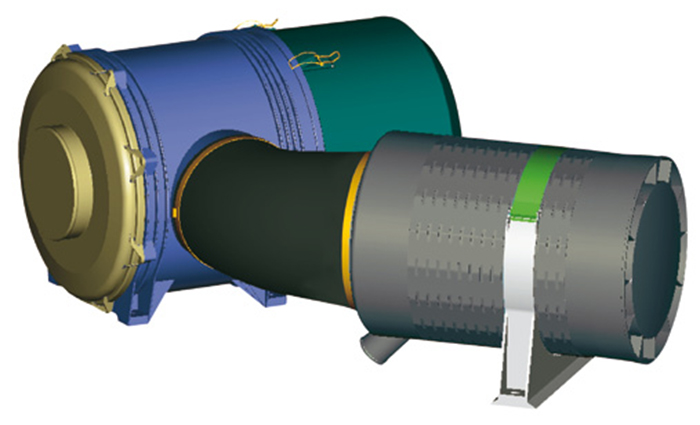

也可将预滤清器装在不同位置,并用进气管将预滤清器接到空滤器上。这种方式称作远程结构。

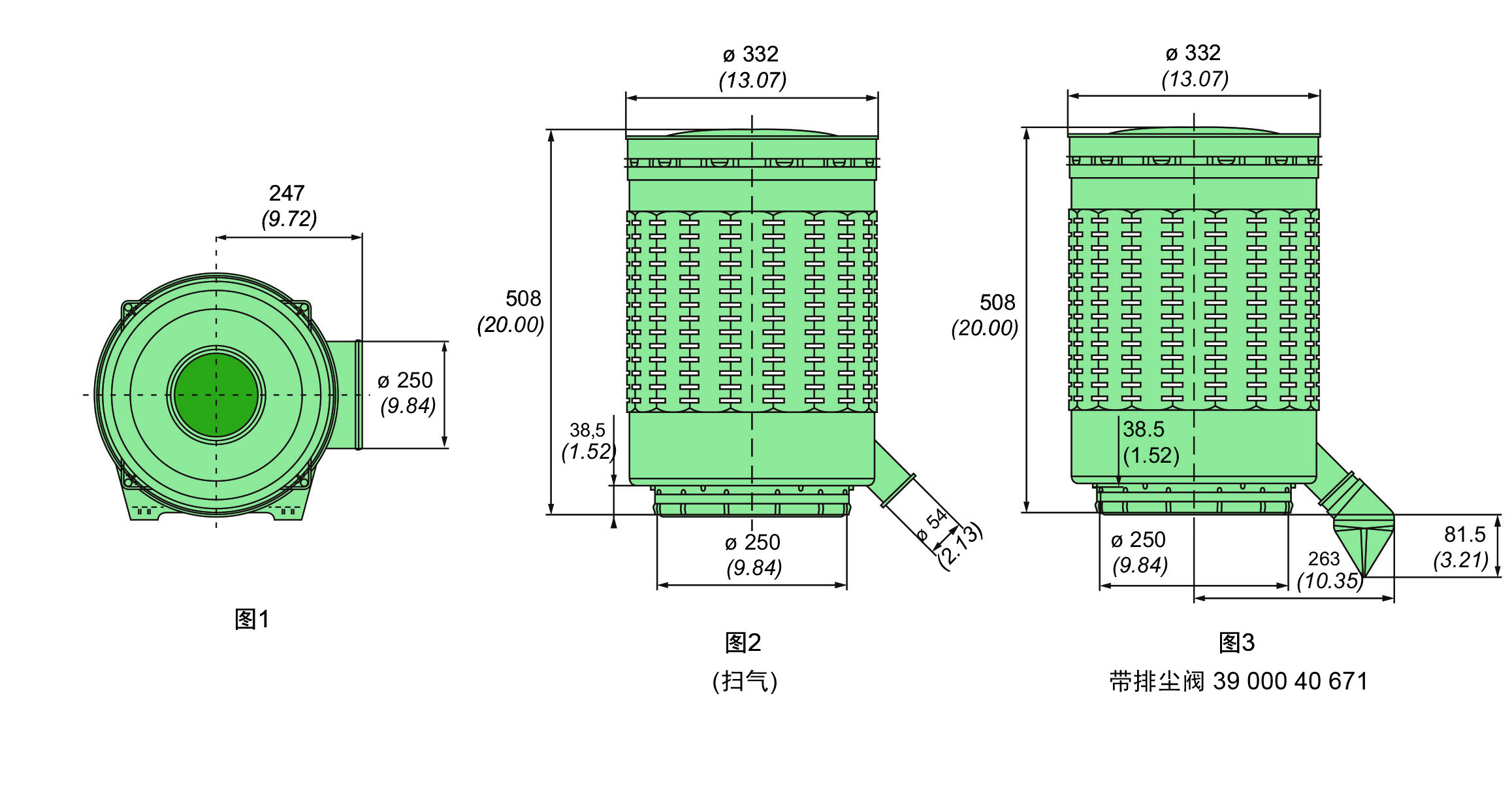

Dualspin®组合预滤清器尺寸和订货编号
更多尺寸介绍,请点击本链接。
NLG Pico和Dualspin组合使用
滤清器 型号 |
订货编号 带安全芯 |
连接尺寸 mm(英寸) |
滤芯备件 | |
曼牌滤清器 主滤芯 |
曼牌滤清器 安全芯 |
|||
NLGPico37-37 | 4493085953* | 250(9.84) | C301530 | CF1830 |
NLGPico37-42 | 4493085960* | 250(9.84) | C301730 | CF1840 |
NLGPico37-42 | 4493085974** | 250(9.84) | C332200 | CF1840 |
NLGPico37-42 | 4493085975** | 250(9.84) | C302200 | CF1840 |
* 折高48mm(1.89英寸)
**折高60mm(2.36英寸)
Dualspin®预滤清器
滤清器 型号 |
适用于预滤清器的托架(选配件) |
订货编号 不带排尘阀 |
订货编号 带排尘阀 |
额定流量 [m3/min] |
重量 [kg] |
Dualspin 25 | 3970040999 | 4802575900 | 4802575910 | 18-25 | 2.4 |
Dualspin 37 | 3970040999 | 4803775910 | 4803775920 | 25-50 | 2.4 |
