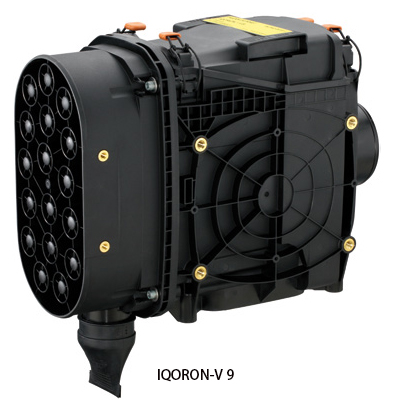

曼胡默尔IQORON-V两级空气滤清器
IQORON-V两级空气滤清器

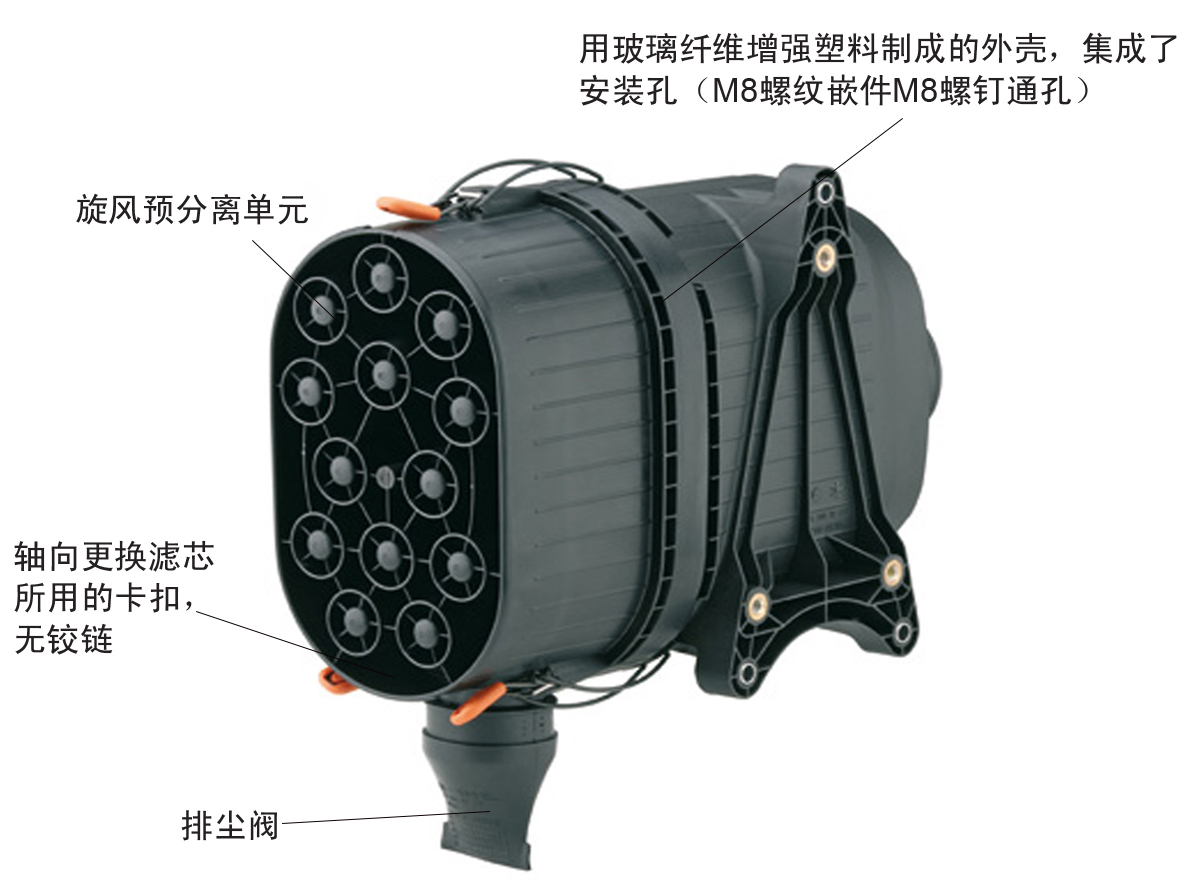

IQORON-V是一种适用于工作在重度灰尘符合的条件、对可靠性要求高的机械设备的理想滤清器。这些机械设备有建筑机械、农业机械和移动式压缩机。其他应用还包括：园艺和景观设计中应用的机械和车辆以及叉车。
旋风预分离器提供优异的预分离效果，IQORON-V通过引射排尘取得的预分离效率达95%，没有排灰也可取得90%的效率。（SAE粗灰）。设在两个不同位置的排尘口设计使得滤清器可以安装在垂直或
水平位置。如果预分离单元在工作时被堵住，清理容易。

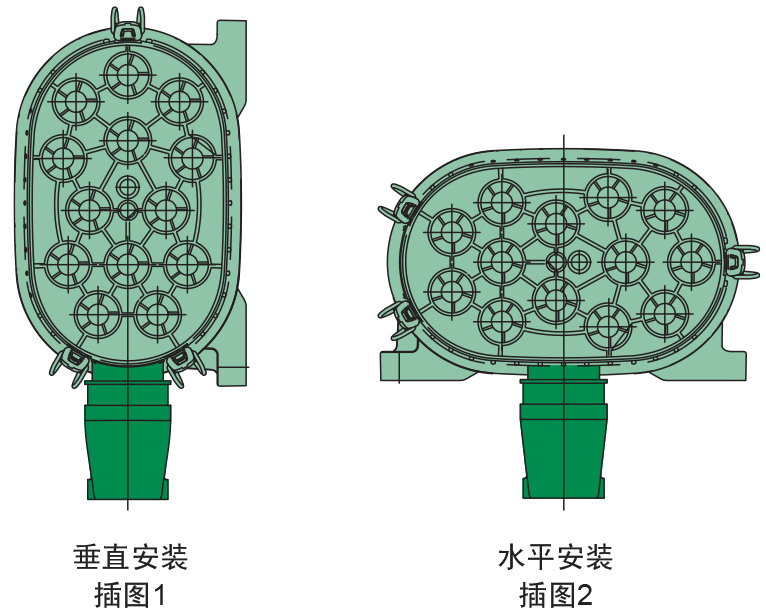

IQORON-V安装位置
IQORON-V有两种款式：用于水平安装和垂直安装。安装时要确保排尘阀出口方向与垂直方向的角度偏差不要大于15°。如果滤清器进行除尘操作，容许与垂直线有顶多45°的偏差。
* 盖板和排尘阀在同一侧
**盖板在左侧
IQORON-V双级空气滤清器尺寸和零件号
IQORON-V是一种适用于工作在重度灰尘符合的条件、对可靠性要求高的机械设备的理想滤清器。这些机械设备有建筑机械、农业机械和移动式压缩机。其他应用还包括：园艺和景观设计中应用的机械和车辆以及叉车。
旋风预分离器提供优异的预分离效果，IQORON-V通过引射排尘取得的预分离效率达95%，没有排灰也可取得90%的效率。（SAE粗灰）。设在两个不同位置的排尘口设计使得滤清器可以安装在垂直或
水平位置。如果预分离单元在工作时被堵住，清理容易。IQORON-V安装位置
IQORON-V有两种款式：用于水平安装和垂直安装。安装时要确保排尘阀出口方向与垂直方向的角度偏差不要大于15°。如果滤清器进行除尘操作，容许与垂直线有顶多45°的偏差。
| 尺寸 |
额定流量 ［m3/min］ |
插图 | 零件号 | 滤芯备件 |
大约重量 ［kg］ |
||
| 不带安全芯 | 带安全芯 |
曼牌滤清器 主滤芯 |
曼牌滤清器 安全芯 |
||||
| IQORON-V 7 | 4-7 | 1 | 4527095912 | 4527095910 | C26270 | CF2125/1 | 3.1 |
| IQORON-V 7 | 4-7 | 2 | 4527095913 | 4527095911 | C26270 | CF2125/1 | 3.1 |
| IQORON-V 9 | 5-9 | 3 | 4540295914 | 4540295910* | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 4 | 4540295915 | 4540295911 | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 3 | 4540295916 | 4540295912 | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 4 | 4540295917 | 4540295913** | C30400/1 | CF2631 | 4.8 |
**盖板在左侧

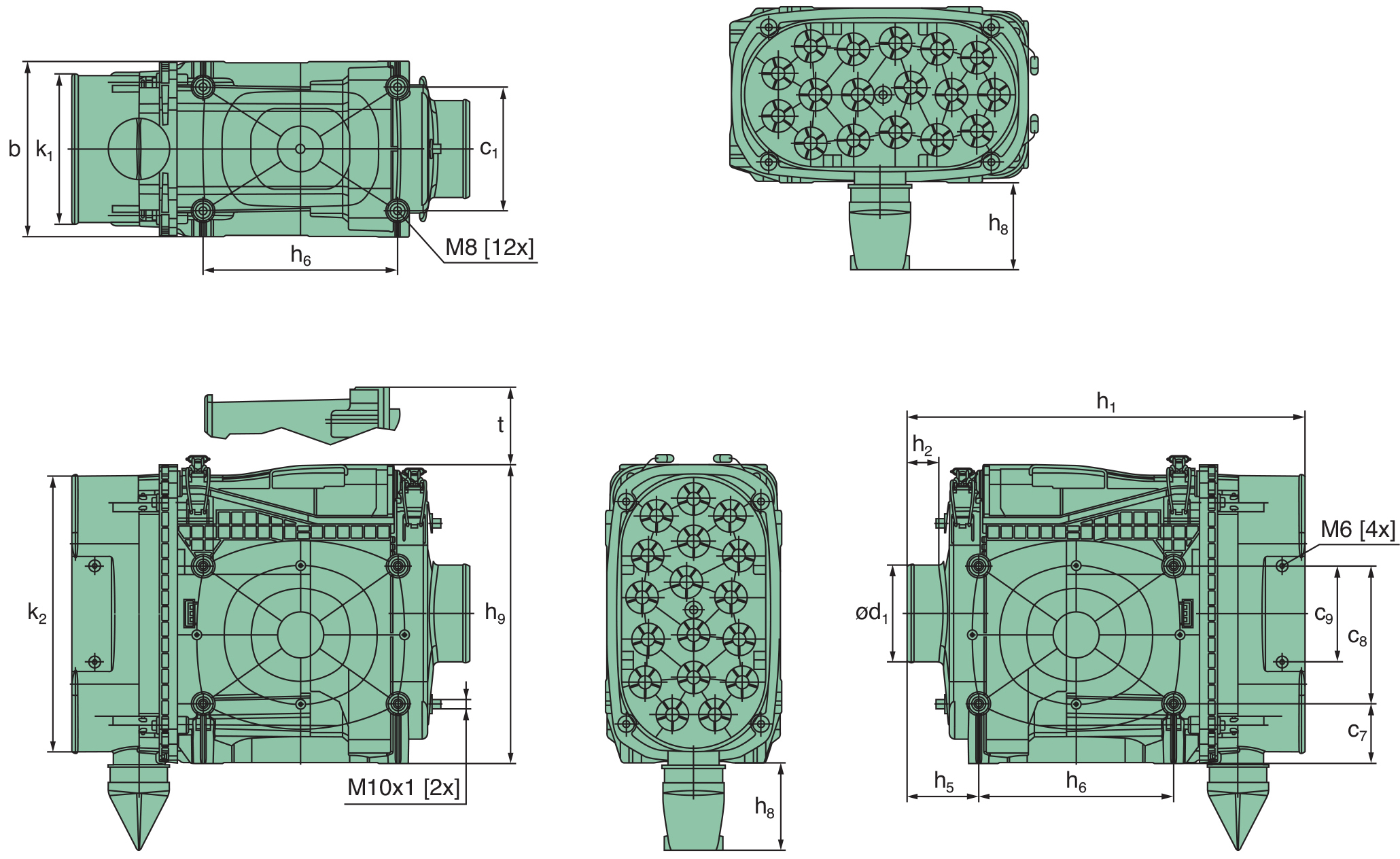

IQORON-V双级空气滤清器尺寸和零件号
| 尺寸 | 尺寸mm | ||||||||
| b | C1 | c2 | c7 | c8 | c9 | d1 | h1 | h2 | |
| IQORON-V 7 | 176.4 | 250 | 180 | - | - | - | 89.1 | 378 | 30 |
| IQORON-V 9 | 185 | 130 | - | 63 | 145 | 100 | 102 | 418.8 | 34 |
| 尺寸 | 尺寸mm | ||||||||
| h5 | h6 | h7 | h8 | h9 | k1 | k2 | t | ||
| Fig.3 | Fig.4 | ||||||||
| IQORON-V 7 | 155 | 125 | 180 | 100.5 | 88.5 | 268.8 | 153 | 245.4 | 50 |
| IQORON-V 9 | 75.3 | 205 | - | 92.2 | 91.5 | 314.9 | 157.2 | 289.7 | 210.1 |
